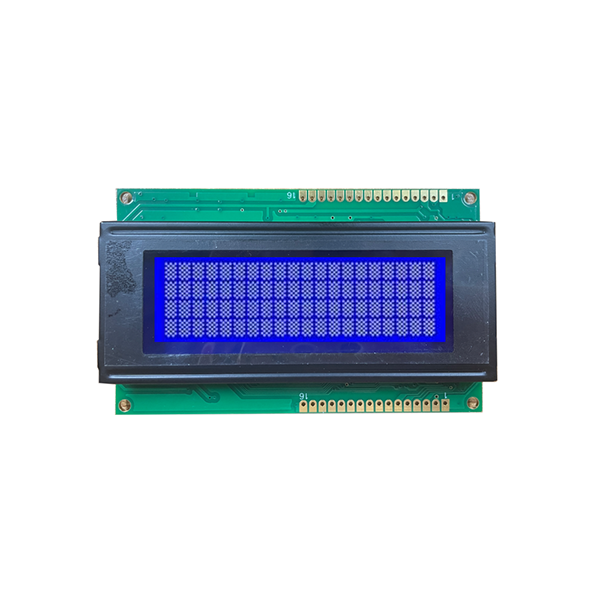

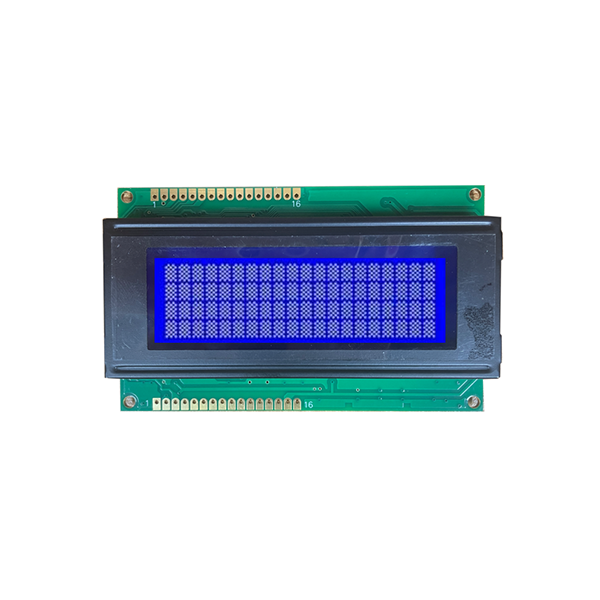

Màn hình LCD ký tự 20x4 STN Chế độ LCD âm dương

Màn hình LCD ký tự 20x4 do Trung Quốc sản xuất này Chế độ LCD âm cực STN cung cấp bố cục 4 dòng linh hoạt cho HMI công nghiệp.
Mô-đun số: Dòng JDA2004-01
Công nghệ: Công nghệ COB
Góc nhìn: Góc nhìn rộng
Nhiệt độ hoạt động: -20 đến 70oC
IC ổ đĩa: AIP31066

Gửi yêu cầu

Đánh giá: 5.0

(Số lượng xếp hạng: 1)

Mô tả Sản phẩm

Cung cấp bố cục có cấu trúc rõ ràng cho HMI công nghiệp, điều nàyMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dươngcó định dạng 4 dòng, 20 ký tự với trình điều khiển AIP31066 và cụm COB mạnh mẽ.

Màn hình LCD ký tự 20x4 STN Chế độ LCD âm dương Tổng quan

cácMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dươnglà một giải pháp hiển thị rất linh hoạt và đáng tin cậy được xây dựng cho các môi trường công nghiệp đòi hỏi khắt khe. Cho dù bạn cần điều hướng menu, cập nhật trạng thái theo thời gian thực hay chẩn đoán, mô-đun này đều mang lại kết quả trực quan rõ ràng và có cấu trúc.

Sê-ri JDA2004-01 sử dụng IC điều khiển AIP31066 và hoạt động với sơ đồ điều khiển sai lệch 1/16, nhiệm vụ 1/5. Góc nhìn được cố định ở vị trí 6 giờ. Dành cho người mua muốn tích hợp tính năng nàyMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dương, bo mạch PCB tiêu chuẩn và góc nhìn rộng giúp đơn giản hóa việc cài đặt trong các giao diện máy móc và bảng điều khiển tự động hóa nhà máy.

HIỂN THỊ NỘI DUNG

20*4 ký tự

IC điều khiển

AIP31066

CHƯƠNG TRÌNH LÁI XE

Nhiệm vụ 1/16, Độ lệch 1/5

Thông số kỹ thuật dòng JDA2004-01
Hiển thị nội dung	Ký tự 204 (58 chấm)
Kích thước phác thảo	98(W)60(L)13.2(H)mm
Khu vực xem	77(W)*25.2(L)mm
Khu vực hoạt động	70,4(W)*20,8(L)mm
Góc nhìn	6 giờ
Tùy chọn đèn nền	Trắng / Vàng-Xanh
Nhiệt độ hoạt động.	-20 đến 70°C
Nhiệt độ lưu trữ.	-30 đến 80°C

Các tùy chọn có sẵn cho Mô-đun LCD ký tự 20x4 này

Để phù hợp với các thiết kế vỏ khác nhau và tính thẩm mỹ của thương hiệu, chúng tôi cung cấp ba cấu hình quang học tiêu chuẩn cho việc nàyMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dương. Bạn có thể chọn chính xác loại màn hình LCD và màu đèn nền mà bạn cần để sản xuất hàng loạt.

Số mô-đun	Loại LCD	Màu đèn nền
2004SBW-01	Chế độ phủ định màu xanh STN	Trắng
2004SYG-01	STN Vàng Xanh Chế Độ Tích Cực	Vàng-Xanh
2004SGW-01	Chế độ tích cực màu xám STN	Trắng

Ứng dụng và trường hợp sử dụng công nghiệp

cácMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dươngcung cấp một giao diện đáng tin cậy và dễ đọc cho người vận hành. Nó được các kỹ sư lựa chọn rộng rãi vì:

▸ Bảng điều khiển tự động hóa nhà máy- hiển thị trạng thái máy, mã lỗi và thông số vận hành.

▸ Thiết bị chẩn đoán- hiển thị dữ liệu thời gian thực và kết quả đo lường trong các thiết bị y tế và xét nghiệm.

▸ Giao diện máy móc- cung cấp điều hướng menu và cài đặt thông số cho máy móc công nghiệp.

20x4 Character LCD Display STN Positive Negative LCD Mode application

Màn hình LCD ký tự 20x4 trong thiết bị công nghiệp.

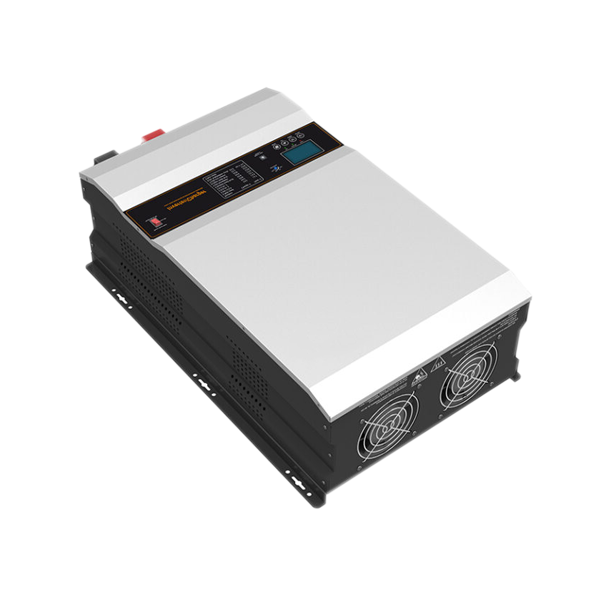

20x4 character display used in UPS system

Chế độ LCD âm dương STN trong hệ thống UPS.

Tùy chỉnh và cung cấp bởi JINGDA

Là nhà sản xuất màn hình hàng đầu, chúng tôi cung cấp hỗ trợ đầy đủ cho nhu cầu của bạnMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dươngyêu cầu. Cho dù bạn cần điều chỉnh bố cục PCB, thay đổi loại đầu nối hay sửa đổi đèn nền, đội ngũ kỹ thuật của chúng tôi đều có thể xử lý.

Để khám phá các định dạng khác, bạn có thể xemMàn hình LCD ký tựloại. Nếu bạn cần độ phân giải cao hơn cho đồ họa phức tạp, hãy xem xétMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STN. Đối với các giao diện số đơn giản hơn,Màn hình LCD phân đoạnphần này cũng có sẵn.

Với cơ sở phòng sạch rộng 6000 m2 và quản lý chất lượng ISO, mọiMàn hình LCD ký tự 20x4 STN Chế độ LCD âm dươngđược kiểm tra hiệu suất quang học và độ tin cậy về điện trước khi xuất xưởng. Gửi bản vẽ hoặc thông số kỹ thuật mục tiêu của bạn đến nhóm bán hàng của chúng tôi để nhận được báo giá toàn diện trong vòng 24 giờ.

Câu hỏi thường gặp

Sự khác biệt giữa ba mẫu dòng JDA2004-01 là gì?

Ba mẫu này cung cấp các chế độ quang học khác nhau: 2004SBW-01 là STN Blue Negative với đèn nền màu trắng, 2004SYG-01 là STN Yellow Green Positive với đèn nền màu vàng lục và 2004SGW-01 là STN Gray Positive với đèn nền màu trắng.

Màn hình LCD ký tự 20x4 này Chế độ LCD âm cực STN có bao gồm bảng PCB không?

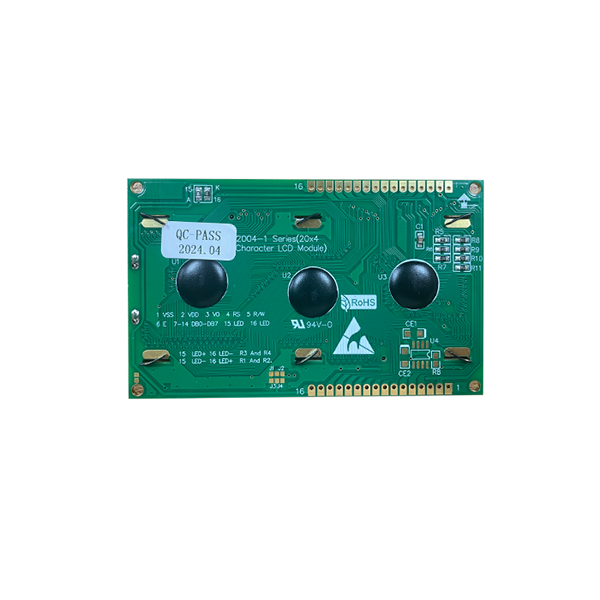

Có, mô-đun LCD ký tự này được xây dựng bằng công nghệ COB và đi kèm với bảng PCB tiêu chuẩn để dễ dàng lắp và tích hợp vào phần cứng hiện có của bạn.

Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?

Đối với cấu hình tiêu chuẩn, chúng tôi hỗ trợ cả đơn hàng mẫu và sản xuất số lượng lớn. Gửi cho chúng tôi yêu cầu của bạn và nhóm của chúng tôi sẽ cung cấp báo giá và thời gian thực hiện trong vòng 24 giờ.

IC trình điều khiển AIP31066 có thể được tùy chỉnh không?

Mô-đun tiêu chuẩn sử dụng trình điều khiển AIP31066. Nếu dự án của bạn yêu cầu một IC khác vì lý do tương thích, chúng ta có thể thảo luận về các giải pháp tùy chỉnh cho các đơn đặt hàng số lượng lớn.
