Màn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STN

Màn hình đồ họa chế độ tích cực STN 128x64 này được thiết kế để mang lại độ tin cậy ở cấp độ công nghiệp và sản xuất hàng loạt.
Mô-đun số: JDA12864-23001
Công nghệ: Công nghệ COB
Góc nhìn: Góc nhìn rộng
Nhiệt độ hoạt động: -20 đến 70oC
IC ổ đĩa: AIP31107 & AIP31108

Gửi yêu cầu

Đánh giá: 5.0

(Số lượng xếp hạng: 1)

Mô tả Sản phẩm

Được sản xuất cho các ứng dụng cấp công nghiệp, sản phẩm nàyMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STNmang lại hình ảnh ma trận điểm sắc nét. Với nguồn điện 3.0V và IC điều khiển AIP31107, nó đảm bảo hiệu suất ổn định trong bảng điều khiển, thiết bị y tế và đồng hồ thông minh.

Màn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STN: Tính năng & thông số kỹ thuật

Tìm nguồn cung ứng đáng tin cậyMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STNyêu cầu một nhà cung cấp hiểu rõ cả hiệu suất quang học và tính nhất quán trong sản xuất hàng loạt. Mô-đun JDA12864-23001 được xây dựng dựa trên những nhu cầu chính xác này. Bằng cách ghép nối kính chế độ dương STN hoàn thiện với cụm COB chắc chắn, nó mang lại giải pháp hình ảnh có hiệu quả cao về mặt chi phí.

Cái nàyMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STNsử dụng IC điều khiển AIP31107 và AIP31108, hoạt động theo sơ đồ điều khiển độ lệch 1/64 và 1/9. Hướng xem 6 giờ và ma trận điểm 128x64 làm cho nó rất linh hoạt. Chúng tôi cũng hỗ trợ tùy chỉnh IC điều khiển để phù hợp hoàn hảo với PCB và chương trình cơ sở hiện có của bạn.

	NỘI DUNG HIỂN THỊ & ĐIỆN ÁP 128×64 chấm \| 3.0 V

	IC & SCHEME LÁI ĐIỀU KHIỂN AIP31107&AIP31108 \| Nhiệm vụ 1/64, Độ lệch 1/9

	KHU VỰC HOẠT ĐỘNG & NHIỆT ĐỘ. 56,28 × 38,36 mm \| -20 đến 70°C

Thông số kỹ thuật JDA12864-23001
Số mô-đun	JDA12864-23001
Kích thước mô-đun	78(L)×70(W)×12.5(H)mm
Khu vực xem	62,00(L)mm×44,00(W)mm
Khu vực hoạt động	56,28(L)mm×38,36(W)mm
Hiển thị nội dung	128 × 64 chấm
Nguồn điện	3.0 V
IC ổ đĩa	AIP31107&AIP31108
Sơ đồ lái xe	Nhiệm vụ 1/64, độ lệch 1/9
Hướng xem	6 giờ
Nhiệt độ hoạt động.	-20 đến 70°C
Nhiệt độ lưu trữ.	-30 đến 80°C

Các ứng dụng của Màn hình đồ họa tích cực STN

Do độ tin cậy cao và hiệu quả chi phí, điều nàyMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STNđược các kỹ sư lựa chọn rộng rãi cho nhiều yêu cầu hiển thị dữ liệu và HMI:

▸ Hệ thống điều khiển công nghiệp- Bộ biến tần, giao diện PLC và bảng điều khiển máy.

▸ Thiết bị y tế- máy theo dõi bệnh nhân, thiết bị chẩn đoán và máy đo sức khỏe cầm tay.

▸ Giao thông & Vận tải- hệ thống hướng dẫn bãi đỗ xe, máy bán vé và máy ghi dữ liệu.

▸ Điện tử tiêu dùng- Thiết bị gia dụng thông minh, thiết bị âm thanh, dụng cụ đo lường.

128x64 LCD Display STN Positive Mode Graphic Screen Application

Màn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STN trong ứng dụng công nghiệp.

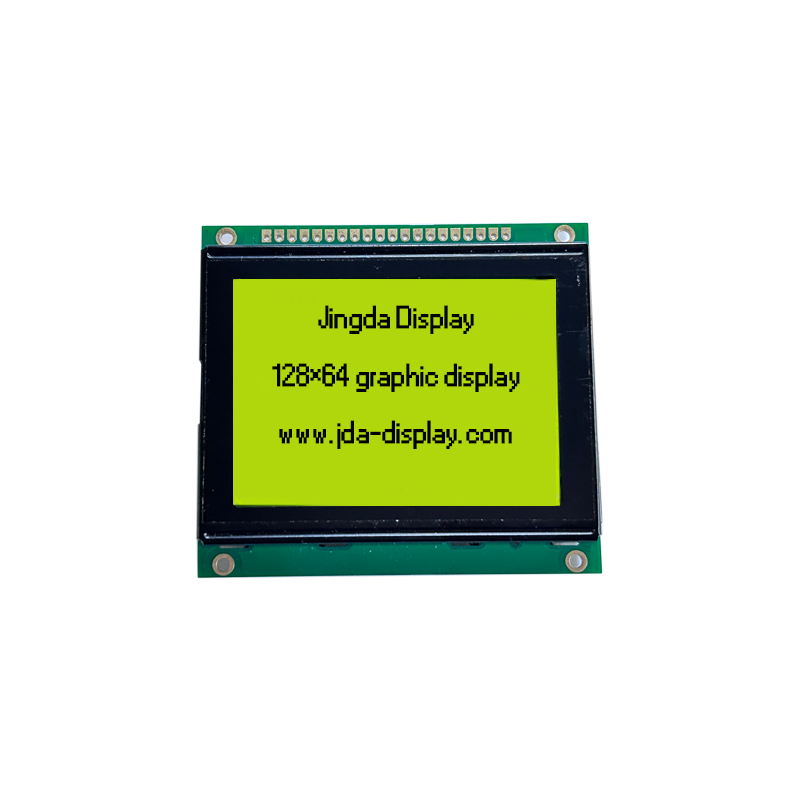

12864 graphic LCD module display

Hiển thị chế độ tích cực STN hiển thị dữ liệu ma trận điểm.

Hỗ trợ tùy chỉnh và sản xuất hàng loạt

Mô-đun danh mục này là điểm khởi đầu tuyệt vời nhưng khả năng của chúng tôi vượt xa các bộ phận tiêu chuẩn. Nếu bạn cần một tùy chỉnh đầy đủMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STN, đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ. Chúng tôi cung cấp dụng cụ thủy tinh tùy chỉnh, thiết kế lại sơ đồ chân và màu đèn nền thay thế.

Tùy chỉnh IC trình điều khiển- Sửa đổi thiết lập AIP31107/31108 để phù hợp với chương trình cơ sở hiện có của bạn.

Phân cực & Đèn nền- Tùy chọn phản chiếu, xuyên sáng hoặc truyền phát với đèn nền LED màu trắng, xanh dương hoặc xanh lục.

Các loại trình kết nối- Đầu ghim, đầu nối Zebra hoặc cáp FPC để phù hợp với quy trình lắp ráp của bạn.

Báo giá nhanh- Gửi bản vẽ và nhu cầu hàng năm của bạn để nhận được báo giá toàn diện trong vòng 24 giờ.

Để so sánh với các tùy chọn hiển thị đơn sắc khác, hãy truy cậpMàn hình LCD đồ họatrang chuyên mục. Bạn cũng có thể khám phá của chúng tôiMô-đun hiển thị LCD 128 × 64 Mô-đun hiển thị tích cực FSTNcho các chế độ quang học thay thế. Nếu dự án của bạn yêu cầu đọc số đơn giản hơn,Màn hình LCD phân đoạnphần này có thể đưa ra giải pháp tiết kiệm chi phí hơn.

Cam kết Chất lượng Sản xuất & EEAT

Công ty TNHH Công nghệ Hiển thị Jingda Thâm Quyến đã sản xuất các mô-đun LCD đơn sắc từ năm 2015. Cơ sở không bụi rộng 6000 m2 của chúng tôi ở Phúc Kiến có các phòng sạch Loại 100 và Loại 1000, đảm bảo rằng mọiMàn hình LCD 128x64 Màn hình đồ họa chế độ tích cực STNđược lắp ráp mà không bị ô nhiễm. Chúng tôi tuân thủ nghiêm ngặt các quy trình quản lý chất lượng ISO và có thể cung cấp các báo cáo kiểm tra và tuân thủ RoHS cho hoạt động kiểm toán mua sắm. Mỗi lô hàng đều trải qua quá trình kiểm tra điện và quang học nghiêm ngặt trước khi giao hàng.

Câu hỏi thường gặp

IC điều khiển của Màn hình đồ họa chế độ tích cực STN 128x64 LCD này có thể được tùy chỉnh không?

Đúng. Cấu hình tiêu chuẩn sử dụng AIP31107 và AIP31108. Tuy nhiên, chúng tôi có thể tùy chỉnh IC trình điều khiển theo yêu cầu phần cứng hoặc chương trình cơ sở cụ thể của bạn để sản xuất số lượng lớn.

Số lượng đặt hàng tối thiểu cho mô-đun LCD đồ họa 12864 này là bao nhiêu?

Moq phụ thuộc vào việc đó là cấu hình tiêu chuẩn trong kho hay yêu cầu công cụ tùy chỉnh. Đối với các mẫu tiêu chuẩn và đơn đặt hàng số lượng lớn, vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi để được báo giá trong vòng 24 giờ.

Chế độ tích cực STN có cần đèn nền không?

Màn hình chế độ tích cực STN thường phản chiếu hoặc phản xạ. Tùy thuộc vào môi trường ứng dụng của bạn, dãy đèn nền LED có thể được thêm vào mô-đun để có thể đọc được trong điều kiện ánh sáng yếu.

Thời gian thực hiện đơn hàng sản xuất hàng loạt là bao lâu?

Mẫu tiêu chuẩn thường được vận chuyển trong vòng 3 đến 7 ngày làm việc. Đối với sản xuất hàng loạt, thời gian thực hiện được xác nhận cùng với báo giá dựa trên khối lượng hàng năm và yêu cầu về dụng cụ của bạn.
