Màn hình LCD phân đoạn VA Chế độ LCD âm

Công ty JDA là nhà sản xuất và cung cấp màn hình LCD phân khúc chuyên nghiệp tại Thâm Quyến, Trung Quốc. Màn hình LCD phân khúc Chế độ LCD âm VA là giải pháp hiển thị thường được sử dụng trong Thiết bị gia dụng, Thiết bị y tế, Thiết bị đo đạc và Thiết bị điều khiển công nghiệp, được biết đến với hiệu suất cao, tiêu thụ năng lượng thấp và trình bày hình ảnh rõ ràng. Các sản phẩm LCD của chúng tôi có lợi thế về hiệu quả chi phí cao và có thể cung cấp giải pháp LCD tốt cho khách hàng.
Mô-đun số: JDA0301-19101A1
Công nghệ: Công nghệ COB
Nhiệt độ hoạt động: -20 đến 70oC
IC ổ đĩa: TCP802-01
Góc nhìn: Góc nhìn rộng

Gửi yêu cầu

Đánh giá: 5.0

(Số lượng xếp hạng: 1)

Mô tả Sản phẩm

Cái nàyMàn hình LCD phân đoạn VA Chế độ LCD âmhoạt động ở điện áp 3,3V, hiển thị các đoạn màu trắng sáng trên nền đen đậm. Nó được thiết kế cho các bộ biến tần, hệ thống UPS, đồng hồ đo và bảng điều khiển công nghiệp nơi độ tương phản và độ ổn định lâu dài quan trọng hơn màu sắc.

Màn hình LCD phân đoạn VA Chế độ LCD âm: Thông số kỹ thuật và ứng dụng

Các kỹ sư đang tìm kiếm mộtMàn hình LCD phân đoạn VA Chế độ LCD âmthường cần ba thứ cùng một lúc: một màn hình vẫn đọc được dưới ánh sáng xung quanh mạnh, sơ đồ trình điều khiển phù hợp với bo mạch 3,3V hiện có và một nhà cung cấp có thể lặp lại cùng một chất lượng trong suốt quá trình sản xuất. JDA0301-19101A1 được xây dựng dựa trên chính xác điều đó.

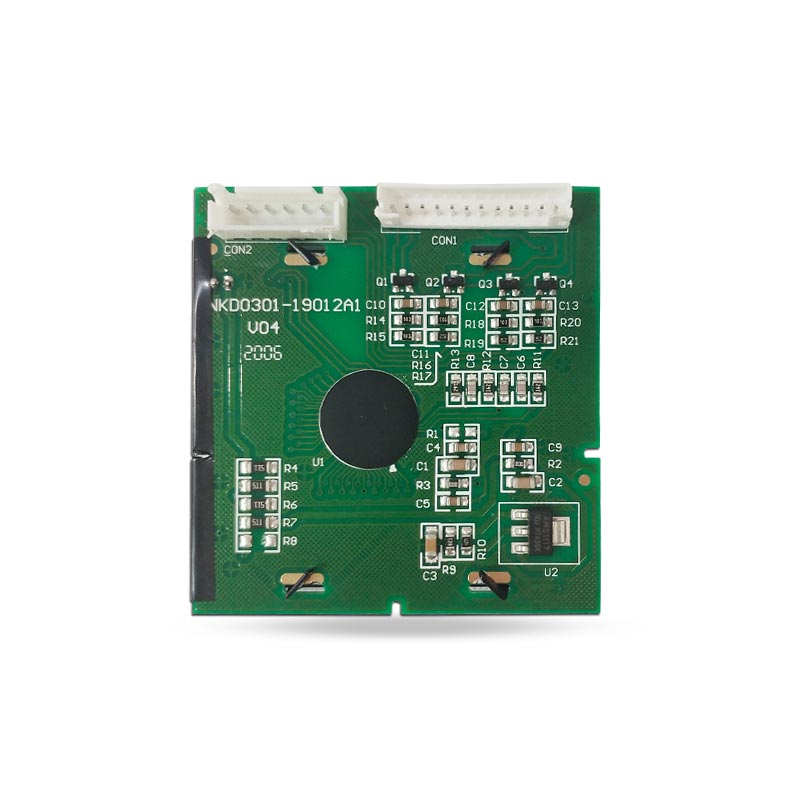

Cái nàyMàn hình LCD phân đoạn VA Chế độ LCD âmghép nối kính chế độ âm với cụm COB (chip-on-board), do đó trình điều khiển TCP802-01 nằm trực tiếp trên PCB và thiết bị được gắn như một thành phần hoàn chỉnh. Với bộ phân cực truyền qua và đèn nền LED phía sau, màn hình tạo ra nền gần như đen với các đoạn màu trắng.

	LOẠI LCD & ĐIỆN ÁP LOGIC VA / Phủ định \| VDD = 3,3V

	IC & PHƯƠNG PHÁP LÁI XE TCP802-01 \| 1/3 NHIỆM VỤ, 1/2 THIÊN VỊ

	KHU VỰC HOẠT ĐỘNG & NHIỆT ĐỘ. 46 × 41 mm \| -20 đến 70°C

Thông số kỹ thuật JDA0301-19101A1 - Màn hình LCD phân đoạn VA Chế độ LCD âm
Số mô-đun	JDA0301-19101A1
Loại LCD	VA / Tiêu cực
Công nghệ lắp ráp	COB (chip trên bo mạch)
Kích thước mô-đun	58(W) × 60(H) × 15,8(T) mm
Hiển thị VA (Vùng hoạt động)	46(W) × 41(H)mm
Phương pháp lái xe	1/3 NHIỆM VỤ, 1/2 THIÊN VỊ
IC ổ đĩa	TCP802-01
Góc nhìn	12 giờ
Loại phân cực	truyền tải
Nhiệt độ hoạt động.	-20 đến 70°C
Nhiệt độ lưu trữ.	-30 đến 80°C

Tại sao các kỹ sư chọn màn hình LCD phân đoạn của chúng tôi Chế độ LCD âm

Sự tương phản tồn tại trong tủ thật

Cái nàyMàn hình LCD phân đoạn VA Chế độ LCD âmmang lại nền đen sâu thực sự thay vì màu xám đặc trưng của màn hình TN, nhờ đó các phân đoạn được chiếu sáng vẫn có thể đọc được dưới ánh sáng mạnh của nhà máy và phía sau các tấm màn khói.

Công suất thấp, tuổi thọ dài

Công nghệ phân khúc đơn sắc chỉ vẽ những gì đèn nền và người lái yêu cầu. Không cần xử lý video, không cần làm mới và không tích tụ nhiệt, phù hợp với các đồng hồ đo được cấp nguồn liên tục và mặt trước biến tần.

Khả năng tương thích điện thả vào

Nguồn cung cấp logic 3,3V với 1/3 nhiệm vụ và truyền động phân cực 1/2 phù hợp với các đường ray MCU được sử dụng trên hầu hết các nền tảng biến tần, UPS và đo sáng, giúp giảm nhu cầu chuyển mức hoặc thiết kế lại trình điều khiển bên ngoài.

Mô-đun LCD phân đoạn này được sử dụng ở đâu

Sự kết hợp giữa quang học VA âm, nhiệt độ hoạt động rộng và độ bền của COB tạo nên điều nàyMàn hình LCD phân đoạn VA Chế độ LCD âmmột sự lựa chọn thiết thực trên một số loại thiết bị:

▸ Bộ biến tần năng lượng mặt trời và hệ thống UPS- chỉ số trạng thái, mã lỗi và thông số đầu ra có thể nhìn thấy ở khoảng cách xa.

▸ Đo sáng thông minh- đồng hồ đo điện, nước và gas phải duy trì rõ ràng trong một thập kỷ sử dụng.

▸ Điều khiển và thiết bị công nghiệp- Bộ biến tần, đồng hồ đo điện, thiết bị kiểm tra và tủ điều khiển.

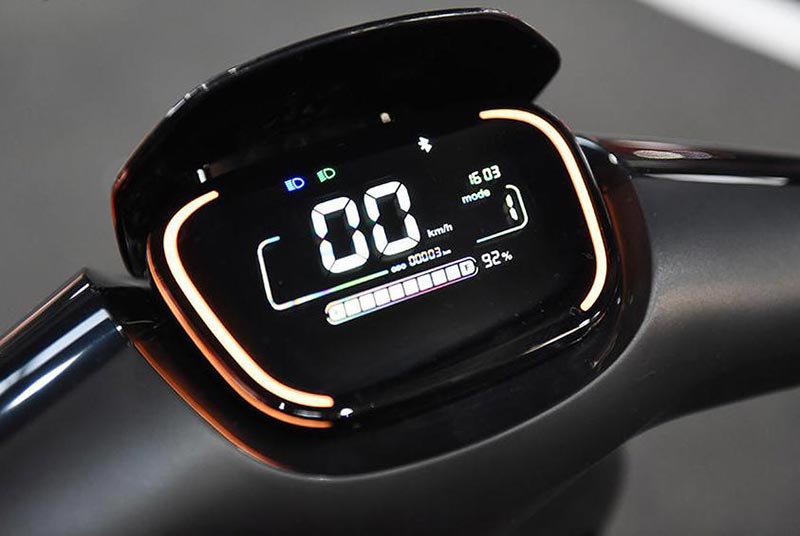

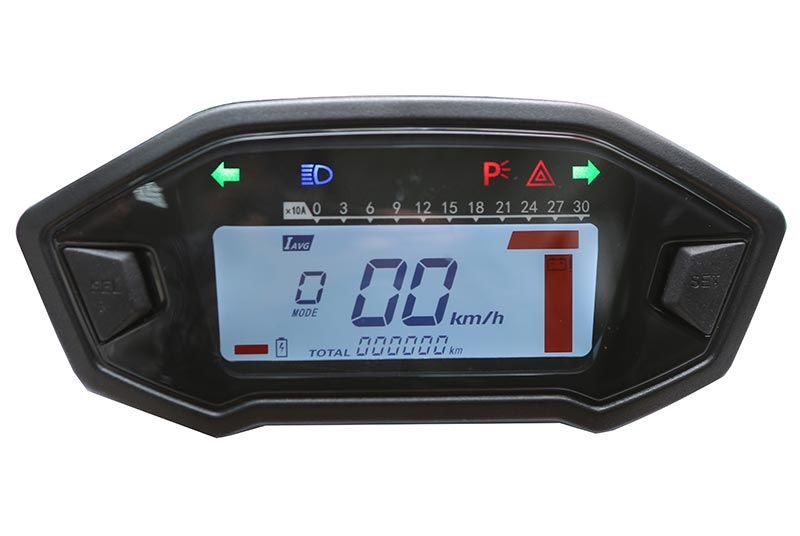

▸ Điện tử ô tô và vận tải- bảng điều khiển phụ trợ và các đơn vị giám sát.

Segment LCD Display VA Negative LCD Mode in a power inverter

Màn hình LCD phân đoạn VA Chế độ LCD âm trong bảng mặt trước của bộ biến tần nguồn.

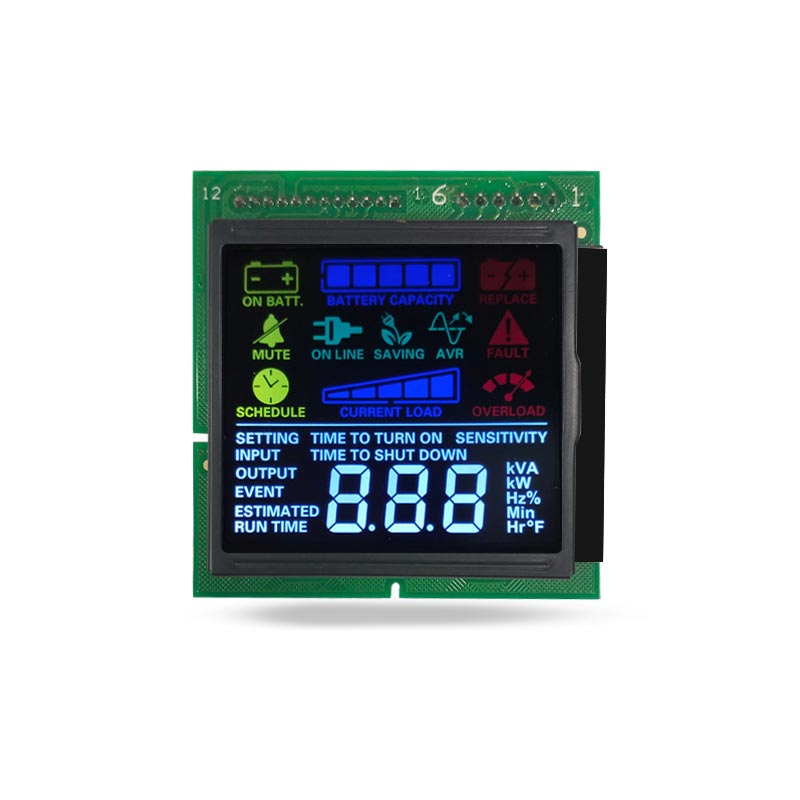

Segment LCD module used for solar inverter and UPS readouts

Mô-đun LCD phân đoạn được sử dụng để đọc biến tần năng lượng mặt trời và UPS.

Nếu dự án của bạn cần một cửa sổ quang học rộng hơn thay vì hướng cố định 12 giờ, thìMàn hình LCD phân đoạn góc nhìn đầy đủ VA cho năng lượng mặt trờiđáp ứng yêu cầu đó với giao diện chế độ tiêu cực tương tự. Người mua làm việc với ngân sách eo hẹp hơn thường đánh giáMàn hình LCD 7 đoạn âm HTNsong song.

Tùy chỉnh, mẫu và đặt hàng

Mô-đun danh mục này là điểm khởi đầu, không phải là một mục cố định. Hầu hết các dự án trưng bày tùy chỉnh của chúng tôi đều bắt đầu bằng bản vẽ của khách hàng hoặc mẫu lấy từ sản phẩm hiện có và kết thúc bằng mô-đun phù hợp được đặt vào cùng một vỏ. Cho dù bạn cần một bộ phận lắp ráp COB tiêu chuẩn hay một bộ phận được thiết kế riêng hoàn toànMàn hình LCD phân đoạn VA Chế độ LCD âm, đội ngũ kỹ thuật của chúng tôi hỗ trợ thiết kế của bạn.

Phân đoạn tác phẩm nghệ thuật và kích thước kính- các mẫu phân đoạn, biểu tượng và logo mới được áp dụng cho bố cục của bạn.

Tùy chọn sơ đồ chân và đầu nối- gán chân, FPC hoặc đầu cuối chân pin phù hợp với PCB của bạn.

Đèn nền và màu sắc- Đèn nền LED màu trắng, xanh lam hoặc hổ phách phù hợp với vỏ máy và ngôn ngữ thương hiệu.

Báo giá trong vòng 24 giờ- gửi bản vẽ, khối lượng hàng năm và giá mục tiêu của bạn và nhận báo giá cộng với phản hồi kỹ thuật vào ngày làm việc tiếp theo.

Mẫu trước khi gia công- mẫu tiêu chuẩn thường được gửi đi trong vòng 3 đến 7 ngày làm việc sau khi xác nhận bản vẽ.

Tài liệu kỹ thuật đầy đủ cho phạm vi rộng hơn có sẵn trênmàn hình LCD phân đoạntrang danh mục và nếu thiết kế của bạn đang chuyển sang giao diện màu,màn hình LCD và OLED đơn sắcphần giải thích vị trí của từng mô-đun phân đoạn, ký tự, đồ họa và PMOLED phù hợp nhất.

Tài liệu sản xuất, thử nghiệm và chất lượng

Công ty TNHH Công nghệ Hiển thị Jingda Thâm Quyến được thành lập vào tháng 9 năm 2015 và vận hành một nhà máy không bụi rộng 6000 m2 ở Wuping, Phúc Kiến. Mỗi lô của chúng tôiMàn hình LCD phân đoạn VA Chế độ LCD âmvượt qua quá trình kiểm tra vật liệu đầu vào, kiểm tra trong quá trình và thử nghiệm điện và quang học cuối cùng trước khi đóng gói. Chúng tôi có chứng nhận quản lý chất lượng ISO và cung cấp tài liệu tuân thủ RoHS theo yêu cầu.

COG and COB assembly lines

Dây chuyền lắp ráp COG, COB bên trong xưởng phòng sạch.

ISO quality management and RoHS documentation

Quản lý chất lượng ISO và tài liệu RoHS.

Câu hỏi thường gặp

Có thể tùy chỉnh bố cục và sơ đồ phân đoạn của Màn hình LCD phân đoạn VA Chế độ LCD âm này không?

Đúng. Tất cả các tác phẩm nghệ thuật phân đoạn, kích thước kính, cách gán chân cắm, màu đèn nền và loại đầu nối đều có thể được sửa đổi từ bản vẽ của bạn hoặc mẫu tham chiếu. Đánh giá kỹ thuật và giá cả được trả lại trong vòng 24 giờ.

Mô-đun này có cần đèn nền không?

Phiên bản này sử dụng bộ phân cực truyền qua nên cần có đèn nền LED để đọc trong điều kiện ánh sáng yếu. Đèn nền màu trắng hoặc xanh thường được chỉ định, tạo ra các phân đoạn màu trắng trên nền đen.

VA âm tính so với HTN âm tính như thế nào?

Màn hình LCD phân đoạn VA Chế độ LCD âm này cung cấp mức độ màu đen sâu hơn, độ tương phản cao hơn và phạm vi xem rộng hơn; HTN âm bản là giải pháp thay thế có chi phí thấp hơn với góc nhìn hẹp hơn. Cả hai đều là màn hình phân đoạn đơn sắc.

Tôi nên lên kế hoạch cho thời gian nào?

Báo giá được ban hành trong vòng 24 giờ. Các mẫu tiêu chuẩn thường được gửi trong vòng 3 đến 7 ngày làm việc sau khi xác nhận bản vẽ và lịch trình sản xuất hàng loạt được xác nhận cùng với báo giá.
