Điều gì khiến Mô-đun màn hình OLED PM 0,96 inch SSD1306 trở nên đáng tin cậy cho các dự án nhúng?
cácMô-đun màn hình OLED 0,96 inch PM SSD1306đã trở thành một trong những giải pháp hiển thị thu nhỏ được sử dụng rộng rãi nhất trong các thiết bị điện tử nhúng, thiết bị IoT, hệ thống thiết bị đeo và các dự án kỹ thuật DIY. Bài viết này tìm hiểu chi tiết về kiến trúc, lợi thế về hiệu suất, phương pháp tích hợp và ứng dụng trong thế giới thực của nó. Nó được thiết kế để giúp các kỹ sư, nhà thiết kế sản phẩm và những người có sở thích hiểu lý do tại sao mô-đun OLED nhỏ gọn này được tin cậy nhờ đầu ra có độ rõ nét cao, mức tiêu thụ điện năng thấp và độ ổn định lâu dài trong các môi trường đòi hỏi khắt khe.
Mục lục
- 1. Tổng quan về Mô-đun màn hình OLED PM 0,96 inch SSD1306
- 2. Cấu trúc bên trong và nguyên tắc làm việc
- 3. Các tính năng và ưu điểm chính
- 4. Giải thích thông số kỹ thuật
- 5. Cách tích hợp Mô-đun OLED SSD1306
- 6. Giao diện truyền thông (I2C và SPI)
- 7. Tiêu thụ điện năng và hiệu quả
- 8. Các sự cố thường gặp và cách khắc phục sự cố
- 9. So sánh OLED và LCD
- 10. Kịch bản ứng dụng trong thế giới thực
- 11. Những cân nhắc về thiết kế dành cho kỹ sư
- 12. Câu hỏi thường gặp
- Phần kết luận

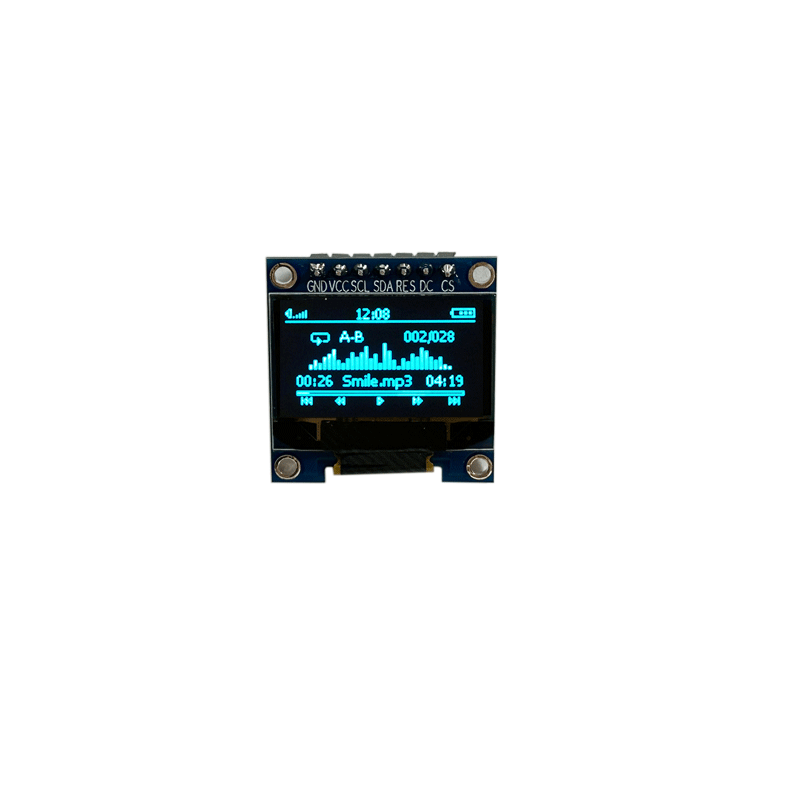

1. Tổng quan về Mô-đun màn hình OLED PM 0,96 inch SSD1306
cácMô-đun màn hình OLED 0,96 inch PM SSD1306là màn hình điốt phát sáng hữu cơ nhỏ gọn thường được sử dụng trong các hệ thống dựa trên vi điều khiển. Không giống như màn hình LCD truyền thống, công nghệ OLED phát ra ánh sáng trực tiếp từ từng pixel, loại bỏ nhu cầu sử dụng đèn nền. Điều này mang lại độ tương phản sâu hơn, cấu trúc mỏng hơn và góc nhìn vượt trội.
IC trình điều khiển SSD1306 điều khiển các hoạt động ở cấp độ pixel và quản lý giao tiếp giữa bộ vi điều khiển và ma trận hiển thị. Vì tính đơn giản và hiệu quả của nó, nó đã trở thành lựa chọn tiêu chuẩn trong Arduino, ESP32, Raspberry Pi và các nền tảng nhúng khác.
2. Cấu trúc bên trong và nguyên tắc làm việc
Cốt lõi của mô-đun là bộ điều khiển SSD1306, xử lý ánh xạ bộ nhớ, chu trình làm mới màn hình và giải thích lệnh. Màn hình bao gồm ma trận 128x64 pixel (thông thường), trong đó mỗi pixel được điều khiển độc lập.
Không giống như LCD, tấm nền OLED không cần đèn nền. Mỗi pixel phát ra ánh sáng riêng khi có điện áp. Đặc tính tự phát xạ này cho phép tỷ lệ tương phản cực cao và mức độ màu đen gần như hoàn hảo.
- Hệ thống phát xạ điều khiển bằng pixel
- RAM hiển thị tích hợp (GDDRAM)
- Bộ dao động nội bộ để kiểm soát thời gian
- Mạch tăng áp tích hợp
3. Các tính năng và ưu điểm chính
Sự phổ biến của Mô-đun màn hình OLED PM 0,96 inch SSD1306 đến từ sự kết hợp giữa hiệu suất và sự đơn giản. Dưới đây là những ưu điểm chính của nó:
- Tỷ lệ tương phản cực cao (thường là 2000:1 hoặc cao hơn)
- Góc nhìn rộng lên tới 160°
- Tiêu thụ điện năng rất thấp ở chế độ hiển thị tĩnh
- Không cần hệ thống đèn nền
- Thời gian phản hồi nhanh phù hợp với ảnh động
- Dấu chân PCB nhỏ gọn dành cho các thiết bị có không gian hạn chế
Những tính năng này làm cho nó đặc biệt phù hợp với các hệ thống chạy bằng pin và thiết bị điện tử cầm tay, nơi hiệu quả sử dụng năng lượng là rất quan trọng.
4. Giải thích thông số kỹ thuật
Việc hiểu rõ các thông số kỹ thuật giúp các kỹ sư chọn được cấu hình hiển thị phù hợp với yêu cầu dự án của họ.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Kích thước hiển thị | 0,96 inch |
| Nghị quyết | 128 × 64 pixel |
| IC điều khiển | SSD1306 |
| Giao diện | I2C / SPI |
| Điện áp hoạt động | 3,3V – 5V (phụ thuộc vào mô-đun) |
| Tiêu thụ điện năng | Rất thấp (tùy thuộc vào độ sáng và mức sử dụng) |
Các thông số kỹ thuật này nêu bật khả năng tương thích của nó với hầu hết các hệ sinh thái vi điều khiển mà không yêu cầu độ phức tạp bổ sung trong việc điều chỉnh nguồn điện.
5. Cách tích hợp Mô-đun OLED SSD1306
Tích hợp là một trong những ưu điểm mạnh nhất của mô-đun này. Ngay cả những người mới bắt đầu cũng có thể thực hiện nó bằng các bước đơn giản.
- Bước 1: Kết nối chân VCC và GND đúng cách
- Bước 2: Chọn giao thức truyền thông (I2C là phổ biến nhất)
- Bước 3: Cài đặt thư viện SSD1306 trên nền tảng vi điều khiển
- Bước 4: Khởi tạo hiển thị trong firmware
- Bước 5: Gửi dữ liệu đồ họa hoặc văn bản tới bộ đệm màn hình
Vì mô-đun này đã bao gồm hầu hết các thành phần cần thiết nên không cần mạch điều khiển bên ngoài.
6. Giao diện truyền thông (I2C và SPI)
SSD1306 hỗ trợ cả giao tiếp I2C và SPI, mỗi giao tiếp đều có những ưu điểm riêng.
I2C được sử dụng rộng rãi do tính đơn giản, chỉ cần hai dòng dữ liệu (SDA và SCL). Điều này làm giảm độ phức tạp của hệ thống dây điện, khiến nó trở nên lý tưởng cho các hệ thống nhúng nhỏ gọn.
Mặt khác, SPI cung cấp tốc độ truyền dữ liệu nhanh hơn và được ưu tiên trong các ứng dụng liên quan đến hoạt ảnh hoặc cập nhật màn hình thường xuyên.
- I2C:Hệ thống dây điện tối thiểu, tốc độ thấp hơn, lý tưởng cho các cảm biến và màn hình đơn giản
- SPI:Làm mới nhanh hơn, cần nhiều chân hơn, tốt hơn cho các hệ thống nặng về đồ họa
7. Tiêu thụ điện năng và hiệu quả
Một trong những ưu điểm quan trọng nhất của công nghệ OLED là hiệu quả sử dụng năng lượng. Mô-đun màn hình OLED PM 0,96 inch SSD1306 chỉ tiêu thụ năng lượng khi các pixel sáng. Các pixel màu đen hầu như không cần năng lượng.
Điều này làm cho nó đặc biệt hữu ích trong:
- Thiết bị IoT chạy bằng pin
- Thiết bị điện tử đeo được
- Dụng cụ đo cầm tay
Tuy nhiên, việc hiển thị màn hình toàn màu trắng liên tục sẽ tăng mức sử dụng điện năng đáng kể nên việc thiết kế UI tối ưu là điều cần thiết.
8. Các sự cố thường gặp và cách khắc phục sự cố
Mặc dù mô-đun này đáng tin cậy nhưng người dùng vẫn có thể gặp phải sự cố tích hợp. Dưới đây là những vấn đề và giải pháp thường gặp:
- Màn hình trống:Kiểm tra địa chỉ I2C và kết nối dây
- Màn hình nhấp nháy:Đảm bảo nguồn điện ổn định
- Đầu ra không chính xác:Xác minh cài đặt cấu hình và độ phân giải thư viện
- Độ sáng thấp:Điều chỉnh cài đặt độ tương phản của phần mềm
Hầu hết các vấn đề đều liên quan đến phần mềm hơn là lỗi phần cứng.
9. So sánh OLED và LCD
| Tính năng | OLED (SSD1306) | LCD |
|---|---|---|
| Đèn nền | Không bắt buộc | Yêu cầu |
| Sự tương phản | Rất cao | Vừa phải |
| Sử dụng năng lượng | Thấp hơn (chế độ tối hiệu quả) | Tiêu thụ đèn nền liên tục |
| độ dày | Siêu mỏng | dày hơn |
| Góc nhìn | Rộng | Giới hạn |
10. Kịch bản ứng dụng trong thế giới thực
Tính linh hoạt của Mô-đun màn hình OLED PM 0,96 inch SSD1306 giúp nó phù hợp với nhiều ngành công nghiệp và ứng dụng.
- Bộ điều khiển nhà thông minh
- Thiết bị tập thể dục có thể đeo được
- Màn hình cảm biến công nghiệp
- Dự án Arduino tự làm
- Hệ thống giám sát di động y tế
- Hệ thống quản lý pin
Kích thước nhỏ gọn và rõ ràng của nó cho phép các nhà phát triển tích hợp các giao diện người dùng có ý nghĩa ngay cả trong các thiết bị rất nhỏ.
11. Những cân nhắc về thiết kế dành cho kỹ sư
Khi thiết kế với mô-đun này, các kỹ sư nên xem xét độ ổn định điện, tối ưu hóa giao diện người dùng và điều kiện nhiệt.
- Tránh độ sáng toàn màn hình liên tục để kéo dài tuổi thọ
- Sử dụng điện trở kéo lên thích hợp cho giao tiếp I2C
- Đảm bảo khả năng tương thích điện áp với các mức logic của vi điều khiển
- Tối ưu hóa cập nhật khung để giảm mức sử dụng năng lượng
Thực hành thiết kế tốt cải thiện đáng kể hiệu suất và độ bền.
12. Câu hỏi thường gặp
Câu hỏi 1: SSD1306 có thể hiển thị màu sắc không?
Không, đó là màn hình đơn sắc (thường là các biến thể màu trắng, xanh lam hoặc vàng).
Câu 2: Nó có tương thích với Arduino không?
Có, nó được hỗ trợ rộng rãi với nhiều thư viện nguồn mở.
Câu 3: Nó có cần đèn nền không?
Không, công nghệ OLED có khả năng tự phát sáng.
Q4: Tuổi thọ của mô-đun là gì?
Thông thường là hàng chục nghìn giờ tùy thuộc vào cách sử dụng.
Q5: Nó có thể hiển thị hình ảnh động không?
Có, nhưng nên sử dụng giao diện SPI để có hiệu suất mượt mà hơn.
Phần kết luận
Mô-đun màn hình OLED PM 0,96 inch SSD1306 vẫn là một trong những giải pháp hiển thị thiết thực và hiệu quả nhất cho các hệ thống điện tử nhỏ gọn. Sự kết hợp giữa độ tương phản cao, mức tiêu thụ điện năng thấp và khả năng tích hợp đơn giản khiến nó trở thành lựa chọn ưu tiên của các kỹ sư và nhà phát triển trong nhiều ngành.
Từ phát triển nguyên mẫu đến các sản phẩm nhúng thương mại, mô-đun này mang đến sự cân bằng giữa hiệu suất và khả năng chi trả mà khó có sản phẩm nào có thể sánh bằng.
