Sự khác biệt giữa Màn hình cảm ứng điện trở và Màn hình cảm ứng điện dung là gì?

Trong thế giới kỹ thuật số ngày nay, màn hình cảm ứng đã thâm nhập vào mọi khía cạnh của cuộc sống chúng ta, từ điện thoại thông minh trong túi đến thiết bị điều khiển công nghiệp trong xưởng sản xuất. So với màn hình LCD thông thường, Màn hình LCD TFT có thể cung cấp hình ảnh và văn bản rất rõ ràng và có thời gian phản hồi ngắn hơn. Việc ứng dụng màn hình TFT LCD ngày càng tăng đã mang lại hiệu ứng hình ảnh tốt hơn cho sản phẩm. Đối vớiMô-đun hiển thị TFT, có hai loại cảm ứng: Màn hình cảm ứng điện trở và Màn hình cảm ứng điện dung.

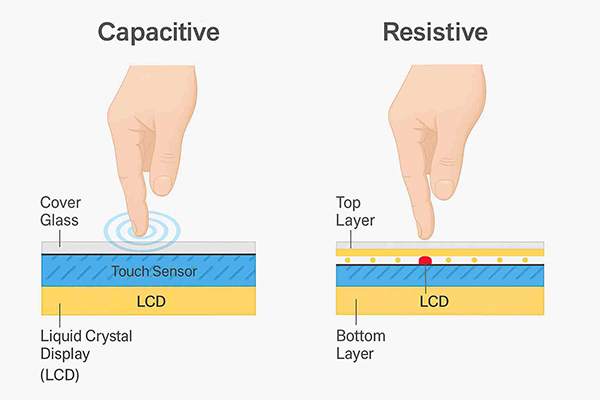

Màn hình cảm ứng điện trở là gì?

Hai lớp màng ITO dẫn điện, có các điểm cách điện cực nhỏ ở giữa, bình thường không chạm vào nhau; khi ấn vào, màng trên và màng dưới chạm vào nhau tạo thành mạch dẫn điện. Bộ điều khiển tính toán tọa độ ép dựa trên điện áp XY. Màn hình cảm ứng điện trở có nhiều biến thể khác nhau như bốn dây, năm dây và tám dây. Các con số biểu thị số lượng thành phần mạch được kết nối với bộ điều khiển. Trong số đó, màn hình điện trở 4 dây là giải pháp phổ biến và tiết kiệm nhất, còn màn hình điện trở 5 dây mang lại độ bền và độ chính xác cao hơn nhờ thiết kế điện áp không đổi ở lớp dưới cùng.

Cấu trúc điển hình của màn hình cảm ứng điện trở bao gồm: lớp dưới cùng làm bằng thủy tinh hoặc chất nền thủy tinh hữu cơ, trên đó phủ một lớp dẫn điện trong suốt (thường là oxit thiếc indi ITO), một lớp trung gian và một lớp phủ nhựa nhiều lớp phía trên, với bề mặt bên ngoài được xử lý thông qua quá trình làm cứng.

Màn hình cảm ứng điện dung là gì?

Lớp bề mặt của màn hình có lớp tụ ITO dẫn điện. Cơ thể con người có dòng sinh học yếu. Khi một ngón tay chạm vào nó, cơ thể con người và các điện cực màn hình tạo thành một tụ điện ghép nối. Bốn điện cực ở góc ghi lại sự chênh lệch dòng điện để tính điểm tiếp xúc.

Cấu trúc cơ bản của màn hình cảm ứng điện dung bao gồm một tấm kính composite bốn lớp. Lớp ngoài cùng là kính bảo vệ được tăng cường về mặt hóa học hoặc vật lý (có độ cứng 6H, 7H, 8H trở lên), bề mặt bên trong và lớp giữa của kính đều được phủ một lớp dẫn điện ITO.

Bảng so sánh tính năng chính

Ưu điểm của màn hình điện trở

1. Có thể được vận hành bởi bất kỳ đối tượng nào. Thích hợp cho các tình huống công nghiệp với găng tay bảo hộ hoặc găng tay cao su.

2. Độ chính xác định vị cực cao, thích hợp cho máy tính tiền, thiết bị công nghiệp và dụng cụ vẽ.

3. Không sợ ẩm hoặc hơi nước nhẹ. Sự lựa chọn ưu tiên cho các thiết bị công nghiệp ngoài trời.

4. Giá thấp, trình điều khiển đơn giản và tiêu thụ điện năng thấp.

Nhược điểm của màn hình điện trở

1. Cần phải nhấn mạnh, dẫn đến trải nghiệm vận hành kém

2. Bề mặt màng dễ bị trầy xước và sẽ bị trục trặc sau khi ép lâu

3. Không hỗ trợ cử chỉ nhiều ngón tay và không thể phóng to hoặc thu nhỏ

4. Khả năng truyền ánh sáng kém, khiến màn hình bị mờ

Ưu điểm của màn hình cảm ứng điện dung

1. Thao tác chạm mượt mà với cảm giác dễ chịu, hỗ trợ cử chỉ đa điểm

2. Bề mặt kính cường lực chống trầy xước, bền bỉ và chống trầy xước

3. Màn hình trong suốt với khả năng cảm nhận màu sắc tốt hơn

4. Không bị hao mòn vật lý, tuổi thọ dài hơn cho các thiết bị kỹ thuật số gia đình

Nhược điểm của màn hình điện dung

1. Chỉ có thể được sử dụng bằng tay trần hoặc bút điện dung chuyên dụng. Găng tay thông thường ngăn cản việc sử dụng.

2. Nước hoặc ngưng tụ sẽ gây ra chuyển động thất thường và vô tình chạm vào.

3. Nhiệt độ thấp và vết dầu dày sẽ làm giảm đáng kể độ nhạy.

4. Tốn kém hơn và không ổn định trong môi trường công nghiệp ẩm ướt.

Ứng dụng

Ứng dụng điển hình của màn hình cảm ứng điện trở

Màn hình cảm ứng điện trở với chi phí thấp, đầu vào linh hoạt và khả năng chống nhiễu mạnh mẽ vẫn là lựa chọn ưu tiên trong các tình huống sau:

Thiết bị điều khiển công nghiệp: Môi trường nhà xưởng có bụi, ô nhiễm dầu và nhiễu điện từ, người vận hành thường xuyên đeo găng tay.

Hệ thống máy tính tiền POS: Yêu cầu chữ ký bằng bút và thao tác khi đeo găng tay

Thiết bị y tế: Yêu cầu cao về độ tin cậy và vệ sinh sạch sẽ

Hệ thống định vị ô tô: Người lái xe có thể vận hành khi đeo găng tay

Thiết bị đầu cuối truy vấn công cộng: Chẳng hạn như máy bán vé tự phục vụ, máy ATM, v.v.

Thiết bị ngoài trời: Tiếp xúc với môi trường khắc nghiệt như bụi, ẩm

Ứng dụng điển hình của màn hình cảm ứng điện dung

Màn hình cảm ứng điện dung, với ưu điểm là cảm ứng đa điểm, độ nhạy cao và chất lượng hiển thị tuyệt vời, chiếm ưu thế trong các trường hợp sau:

Điện thoại thông minh và máy tính bảng: yêu cầu thao tác cử chỉ mượt mà và trải nghiệm cảm ứng đa điểm

Điện tử tiêu dùng: thiết bị gia dụng thông minh, thiết bị đeo

Giao diện người-máy cao cấp: thiết bị yêu cầu trải nghiệm tương tác hiện đại

Thiết bị y tế: các kịch bản yêu cầu đầu vào nhanh và trực quan

Màn hình cảm ứng: ứng dụng có yêu cầu cao về hiệu ứng hiển thị

Xu hướng phát triển trong tương lai

Màn hình cảm ứng điện dung, với điều khiển cảm ứng đa điểm, độ nhạy cao và hiệu ứng hiển thị tuyệt vời, đã trở thành công nghệ chủ đạo trên thị trường điện tử tiêu dùng. Tuy nhiên,màn hình cảm ứng điện trởvẫn giữ vững vị trí không thể thay thế trong các lĩnh vực cụ thể như điều khiển công nghiệp, thiết bị y tế và công trình công cộng.

Trong những năm gần đây, sự phát triển của công nghệ đã thể hiện xu hướng tích hợp và tối ưu hóa. Màn hình TFT điện dung cấp công nghiệp đang dần khắc phục những thiếu sót truyền thống như nhiễu điện từ, phun sương nước và vận hành găng tay thông qua các thuật toán điều khiển cảm ứng tự phát triển và tối ưu hóa dựa trên kịch bản. Đồng thời, màn hình TFT điện trở cũng đang cải thiện độ bền và độ chính xác thông qua cải tiến vật liệu và quy trình.
