Sự khác biệt giữa màn hình cổng nối tiếp và màn hình TFT tiêu chuẩn là gì?

Trong thiết kế hệ thống nhúng, tự động hóa công nghiệp, điện tử tiêu dùng, màn hình hiển thị đóng vai trò là thành phần cốt lõi của giao diện người-máy (HMI). Các kỹ sư và nhà phát triển sản phẩm thường xuyên phải đối mặt với một quyết định quan trọng: lựa chọn giữa màn hình cổng nối tiếp và màn hình tiêu chuẩn.màn hình LCD. Mặc dù cả hai đều cung cấp đầu ra trực quan cho các thiết bị điện tử, nhưng cơ chế vận hành bên trong, giao diện phần cứng, mức tiêu thụ tài nguyên, độ khó phát triển và kịch bản ứng dụng của chúng khác nhau đáng kể.

Hiển thị cổng nối tiếp là gì?

Màn hình cổng nối tiếp—thường được gọi là "màn hình nối tiếp thông minh", "HMI nối tiếp" hoặc "màn hình UART TFT"—là một mô-đun độc lập tích hợp bảng điều khiển LCD LCD với bộ điều khiển đồ họa chuyên dụng, bộ nhớ đệm khung và giao diện truyền thông nối tiếp. Các mô-đun này hoạt động như các hệ thống con hiển thị hoàn chỉnh, xử lý các lệnh đồ họa nhận được qua kết nối nối tiếp mà không gây gánh nặng cho bộ vi điều khiển chủ. Chúng hỗ trợ các giao thức nối tiếp chính thống bao gồm UART, SPI và I2C, cho phép truyền dữ liệu và lệnh chỉ qua một vài dây tín hiệu.

Màn hình TFT tiêu chuẩn là gì?

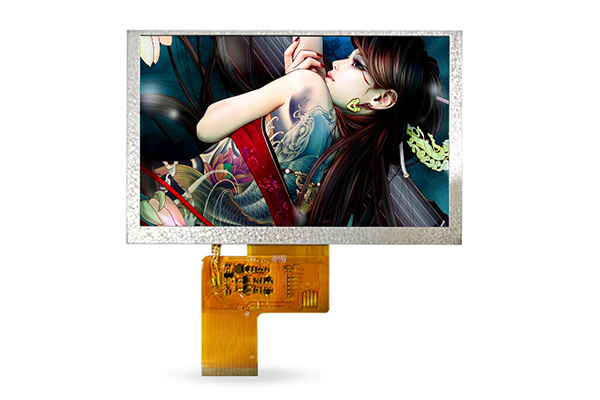

Màn hình TFT (Thin Film Transistor) tiêu chuẩn là màn hình trần phần cứng thuần túy dựa trên công nghệ hình ảnh TFT LCD truyền thống. Nó là thành phần hiển thị không thông minh, không có hệ thống điều khiển độc lập hoặc chương trình cơ sở trình điều khiển tích hợp. Tiêu chuẩnmàn hình TFThoàn toàn dựa vào bộ điều khiển chính bên ngoài để hoàn thành mọi công việc liên quan đến màn hình, bao gồm tính toán dữ liệu pixel, lưu trữ bộ đệm khung, làm mới màn hình và hiệu chỉnh màu.

Sự khác biệt chính về mặt kỹ thuật giữa màn hình cổng nối tiếp và màn hình TFT tiêu chuẩn

Khoảng cách kỹ thuật giữa hai loại màn hình bao gồm giao diện phần cứng, chiếm dụng tài nguyên của bộ điều khiển, độ khó lái xe, hiệu suất truyền và độ ổn định của hệ thống. Những khác biệt về mặt kỹ thuật này là cơ sở cốt lõi cho việc lựa chọn dự án và ảnh hưởng trực tiếp đến chu kỳ phát triển sản phẩm và hiệu suất vận hành.

1. Giao diện phần cứng và độ phức tạp của hệ thống dây điện

Màn hình cổng nối tiếp có hệ thống dây phần cứng cực kỳ đơn giản, đây là một trong những ưu điểm nổi bật nhất của chúng. Hầu hết các mô-đun hiển thị nối tiếp chỉ cần 3 đến 4 dây để hoạt động bình thường: dây nguồn, dây nối đất và dây tín hiệu truyền thông nối tiếp. Màn hình nối tiếp dựa trên UART chỉ cần chân TX và RX để truyền dữ liệu; Màn hình nối tiếp SPI và I2C cũng hoàn thành giao tiếp thông qua số lượng chân tối thiểu. Số lượng chân cực thấp này giúp giảm đáng kể khó khăn khi bố trí PCB, tiết kiệm không gian bo mạch và tránh các vấn đề định tuyến dây phức tạp.

2. Chiếm dụng tài nguyên của bộ điều khiển chính

Màn hình cổng nối tiếp được thiết kế để tiêu thụ điện năng thấp và chiếm ít tài nguyên. Do mô-đun hiển thị tích hợp bộ xử lý đồ họa độc lập và bộ đệm khung nên tất cả công việc kết xuất pixel, bộ nhớ đệm dữ liệu và làm mới màn hình đều được hoàn thành bởi chip riêng của màn hình. MCU chủ chỉ cần gửi các lệnh điều khiển đơn giản ở tần số thấp, hầu như không chiếm dụng tài nguyên CPU.

Màn hình TFT tiêu chuẩn tiêu tốn rất nhiều tài nguyên của bộ điều khiển chính. Nếu không có khả năng xử lý và lưu vào bộ nhớ đệm độc lập, tất cả dữ liệu khung phải được bộ xử lý chủ tính toán, lưu trữ và xuất ra. Bộ điều khiển chính cần liên tục làm mới dữ liệu pixel, chiếm RAM dung lượng lớn để lưu trữ bộ đệm khung và duy trì đầu ra tín hiệu tần số cao.

3. Khó khăn và chu kỳ phát triển thúc đẩy

Ngưỡng phát triển của màn hình cổng nối tiếp là cực kỳ thấp. Các nhà sản xuất cung cấp các giao thức truyền thông nối tiếp hoàn chỉnh và hoàn thiện, các bộ lệnh phổ quát và hỗ trợ các công cụ gỡ lỗi máy tính cấp cao hơn. Các nhà phát triển không cần phải hiểu các nguyên tắc điều khiển LCD cơ bản, logic thời gian pixel hoặc thuật toán kết xuất đồ họa. Họ chỉ cần gọi các lệnh nối tiếp đơn giản để thực hiện các chức năng như hiển thị văn bản, chuyển đổi hình ảnh, phát lại hoạt ảnh và điều khiển cảm ứng.

Tiêu chuẩnmàn hình TFTđòi hỏi khả năng phát triển nhúng chuyên nghiệp và chu kỳ phát triển dài hơn. Các nhà phát triển cần viết mã trình điều khiển cơ bản từ đầu, định cấu hình các tham số thời gian màn hình, gỡ lỗi hiệu chỉnh màu, xây dựng logic quản lý bộ đệm khung và tối ưu hóa khả năng làm mới màn hình một cách trôi chảy. Các kích cỡ và kiểu màn hình TFT khác nhau có các thông số thời gian và yêu cầu trình điều khiển khác nhau, dẫn đến khả năng tương thích kém.

4. Tốc độ truyền dữ liệu và hiệu suất làm mới

Bị giới hạn bởi băng thông giao thức truyền thông nối tiếp, tốc độ làm mới và tốc độ truyền dữ liệu của màn hình cổng nối tiếp tương đối thấp. Màn hình nối tiếp UART có băng thông thấp nhất, phù hợp với các tình huống hiển thị tĩnh và cập nhật tần số thấp; Màn hình nối tiếp SPI có tốc độ được cải thiện nhưng vẫn không thể hỗ trợ làm mới thời gian thực toàn màn hình độ phân giải cao.

Màn hình TFT tiêu chuẩn sử dụng giao diện MIPI/RGB song song hoặc tốc độ cao với băng thông truyền dữ liệu cực cao, hỗ trợ làm mới màn hình có độ phân giải cao, tốc độ khung hình cao. Chúng có thể hiển thị mượt mà hình ảnh độ phân giải cao 1080P, video động và các hiệu ứng hoạt hình phức tạp mà không bị giật hình.

5. Tính ổn định của hệ thống

Màn hình cổng nối tiếp có độ ổn định hệ thống vượt trội. Thiết kế tích hợp của mô-đun hiển thị làm giảm các liên kết mạch bên ngoài và hệ thống dây nối tiếp đơn giản giúp tránh nhiễu tín hiệu và các sự cố lỗi đường dây do hệ thống dây song song phức tạp gây ra một cách hiệu quả.

Màn hình TFT tiêu chuẩn có độ ổn định hệ thống tương đối kém. Các đường tín hiệu song song phức tạp dễ bị nhiễu điện từ bên ngoài, dẫn đến hiện tượng nhấp nháy màn hình, biến dạng màu sắc và nhiễu hình bông tuyết.

Tiêu chuẩnmàn hình TFTcung cấp hiệu suất tối đa, độ phân giải linh hoạt và khả năng kiểm soát mức pixel với cái giá phải trả là độ phức tạp phát triển tăng lên, số lượng pin cao hơn và nhu cầu lớn hơn đối với bộ xử lý máy chủ. Chúng là lựa chọn phù hợp cho các ứng dụng hiệu suất cao, yêu cầu đồ họa tùy chỉnh và các dự án trong đó mọi khía cạnh của màn hình phải được kiểm soát chặt chẽ.

Màn hình cổng nối tiếp ưu tiên tính dễ sử dụng, phát triển nhanh và tiêu thụ tài nguyên máy chủ tối thiểu với chi phí giảm băng thông và giới hạn độ phân giải. Họ vượt trội trong các ứng dụng HMI công nghiệp, tạo mẫu, hệ thống hạn chế về tài nguyên và các dự án đòi hỏi thời gian đưa ra thị trường

là rất quan trọng.
