Ưu điểm của giao diện SPI và IIC cho Màn hình LCD đồ họa là gì?

Trong thiết kế hệ thống nhúng hiện đại, điều khiển công nghiệp, thiết bị nhà thông minh và các sản phẩm điện tử có thể đeo,mô-đun màn hình LCD đồ họađã trở thành vật mang tương tác giữa con người và máy tính không thể thiếu. Trong số tất cả các giao diện hiển thị chính, SPI và IIC là hai giải pháp được áp dụng rộng rãi nhất cho màn hình LCD ma trận điểm, thống trị thị trường màn hình LCD cỡ vừa và nhỏ nhờ ưu điểm cấu trúc độc đáo, hiệu suất ổn định và khả năng tương thích tuyệt vời. Việc chọn giao diện phù hợp cho màn hình giao diện IIC hoặc màn hình SPI sẽ trực tiếp xác định tốc độ phản hồi, mức tiêu thụ điện năng, độ khó bố trí PCB và tuổi thọ tổng thể của thiết bị.

Màn hình LCD đồ họa khác với màn hình LCD phân khúc ở chỗ chúng hỗ trợ chấm điểm ảnh tùy ý, hiển thị đồ họa tùy chỉnh, cuộn văn bản động và hiển thị giao diện nhiều lớp, đặt ra các yêu cầu cao hơn về hiệu suất truyền giao diện và độ ổn định tín hiệu. Ngược lại, giao diện nối tiếp SPI và IIC đơn giản hóa thiết kế nối dây, tối ưu hóa các giao thức truyền dẫn và đáp ứng hoàn hảo nhu cầu thiết kế nhỏ gọn, độ ổn định cao và chi phí thấp của các sản phẩm thiết bị đầu cuối phổ thông, trở thành giao diện ưa thích cho dòng chính hiện nay.màn hình LCD ma trận điểm.

Đặc điểm cơ bản của giao diện SPI (Hiển thị SPI)

SPI (Giao diện ngoại vi nối tiếp) là giao diện truyền thông nối tiếp đồng bộ tốc độ cao, giao thức truyền song công có cấu trúc chủ-phụ và giao diện chính cốt lõi của các sản phẩm màn hình SPI hiệu suất cao. Giao diện SPI tiêu chuẩn cho màn hình LCD ma trận điểm sử dụng cấu trúc 4 dây, bao gồm SCLK (tín hiệu đồng hồ), MOSI (truyền dữ liệu), CS (chọn chip) và DC (chọn dữ liệu/lệnh). Một số thiết kế SPI 3 dây đơn giản hóa tích hợp tín hiệu DC vào đường dữ liệu, giúp giảm hơn nữa số lượng chân cắm trong khi vẫn duy trì khả năng truyền tốc độ cao.

Đặc điểm cơ bản của giao diện IIC (Hiển thị giao diện IIC)

IIC (Mạch tích hợp liên kết) là giao diện bus nối tiếp đồng bộ bán song công với cấu trúc 2 dây cực kỳ đơn giản, bao gồm SCL (đường đồng hồ) và SDA (đường dữ liệu). Là giao diện bus đa thiết bị, bus IIC có thể gắn nhiều mô-đun hiển thị và thiết bị cảm biến với các địa chỉ khác nhau, đây là ưu điểm cốt lõi của các sản phẩm hiển thị giao diện IIC trong hệ thống tích hợp nhiều thiết bị.

Ưu điểm của giao diện SPI cho màn hình LCD đồ họa SPI

1. Tốc độ truyền cực cao, không có độ trễ hiển thị động

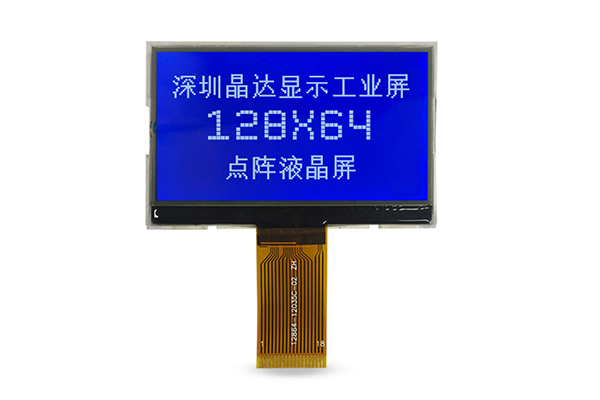

Ưu điểm lớn nhất của giao diện SPI nằm ở tần số xung nhịp cực cao và chi phí giao thức bằng không. Khác với cơ chế chờ phản hồi và xác minh địa chỉ của giao diện IIC, SPI áp dụng chế độ truyền liên tục, với tần số xung nhịp tối đa lên tới 80 MHz. For mainstream 128x64, 160x128, 240x320màn hình LCD ma trận điểm, giao diện SPI có thể hoàn thành việc làm mới dữ liệu toàn màn hình trong vòng 1-5 mili giây.

2. Hiệu suất chống nhiễu mạnh mẽ, phù hợp với kịch bản công nghiệp

Màn hình LCD đồ họa cấp công nghiệp của chúng tôi với giao diện SPI sử dụng đầu ra tín hiệu truyền động kéo đẩy, có khả năng chống nhiễu tín hiệu mạnh và truyền ổn định trong môi trường điện từ có độ ồn cao như xưởng công nghiệp và thiết bị điện. So với cấu trúc thoát mở của giao diện IIC, tín hiệu SPI có khả năng điều khiển mạnh hơn, khoảng cách truyền hiệu quả dài hơn và không dễ bị biến dạng tín hiệu hoặc mất dữ liệu.

3. Thiết kế nối dây linh hoạt, cân bằng hiệu suất và tích hợp

Giao diện SPI 4 dây tiêu chuẩn và giao diện SPI 3 dây đơn giản đều duy trì thiết kế số lượng chân thấp, ít hơn nhiều so với giao diện LCD song song truyền thống. Trong khi vẫn duy trì hiệu suất truyền tốc độ cao, nó tránh được vấn đề chiếm dụng tài nguyên GPIO quá mức. Đối với các hệ thống nhúng có số chân máy vi tính đơn chip hạn chế nhưng yêu cầu hiệu suất hiển thị cao, mô-đun hiển thị SPI có thể cân bằng hoàn hảo chi phí phần cứng và hiệu ứng hiển thị.

4. Sử dụng pin cực thấp, thiết kế PCB đơn giản hóa đáng kể

Giao diện IIC chỉ cần hai đường tín hiệu (SCL, SDA) để hoàn tất việc truyền dữ liệu hiển thị, đây là số lượng chân thấp nhất trong số tất cả các giao diện hiển thị chính thống. Đối với các thiết bị siêu thu nhỏ như thiết bị đeo, cảm biến thông minh và thiết bị gia dụng thu nhỏ có tài nguyên GPIO cực kỳ hạn chế, mô-đun hiển thị giao diện IIC có thể tiết kiệm một số lượng lớn chân máy vi tính đơn chip, tránh phải mở rộng chip ngoại vi do không đủ chân.

Giao diện SPI và IIC đều là giải pháp truyền dẫn nối tiếp cốt lõi cho các sản phẩm màn hình LCD đồ họa ma trận điểm hiện đại, với những ưu điểm riêng không thể thay thế. Mô-đun hiển thị SPI dựa trên khả năng truyền tốc độ cao, khả năng chống nhiễu mạnh mẽ và hiệu suất hiển thị động tuyệt vời, trở thành lựa chọn ưu tiên cho các kịch bản hiển thị động và hiệu suất cao trong công nghiệp. Các sản phẩm hiển thị giao diện IIC tận dụng hệ thống dây cực kỳ đơn giản, mức tiêu thụ điện năng thấp và khả năng mở rộng mạnh mẽ, chiếm ưu thế trong các kịch bản ứng dụng tích hợp thu nhỏ, tiêu thụ điện năng thấp và đa thiết bị.
