Màn hình LCD dương và màn hình LCD âm là gì?

Màn hình LCDđã trở thành xương sống của giao diện trực quan trong vô số ngành công nghiệp—từ điện tử tiêu dùng và thiết bị công nghiệp đến bảng điều khiển ô tô và thiết bị y tế. Nếu bạn đã từng mua màn hình công nghiệp, bảng điều khiển, màn hình ô tô hoặc màn hình thiết bị di động, bạn có thể đã gặp các thuật ngữ màn hình LCD chế độ dương và màn hình LCD chế độ âm. Hai chế độ hiển thị LCD lõi này xác định hình thức trực quan cơ bản, cơ chế truyền ánh sáng, khả năng đọc, mức tiêu thụ điện năng và ranh giới ứng dụng của màn hình LCD đơn sắc và màu cơ bản. Mặc dù được sử dụng rộng rãi trong các thiết bị điện tử thương mại và công nghiệp, hầu hết người mua và kỹ sư đều không hiểu đầy đủ về nguyên tắc làm việc, những điểm khác biệt chính và lợi thế dành riêng cho từng tình huống, dẫn đến việc lựa chọn màn hình không phù hợp làm ảnh hưởng đến hiệu suất thiết bị và trải nghiệm người dùng.

Màn hình LCD tích cực là gì?

Màn hình LCD dương là chế độ hiển thị LCD tiêu chuẩn được đặc trưng bởi văn bản/đồ họa tối trên nền sáng. Ở trạng thái không được cấp nguồn hoặc không được kích hoạt, vùng pixel LCD vẫn trong suốt hoặc sáng, trong khi các pixel được kích hoạt sẽ chặn ánh sáng để tạo thành nội dung hiển thị tối. Các biểu hiện trực quan phổ biến bao gồm các ký tự màu đen trên nền trắng/xám, biểu tượng màu đen trên nền màu vàng-xanh và biểu tượng tối trên nền bạc phản chiếu.

Màn hình LCD dương sử dụng cấu trúc phân cực chéo, đây là cấu hình quang học LCD truyền thống và được sử dụng rộng rãi nhất. Chế độ này phụ thuộc nhiều vào ánh sáng xung quanh và có hiệu suất chống chói tuyệt vời, khiến nó trở thành lựa chọn ưu tiên cho các thiết bị hiển thị trong môi trường ngoài trời và có độ sáng cao.

Màn hình LCD âm bản là gì?

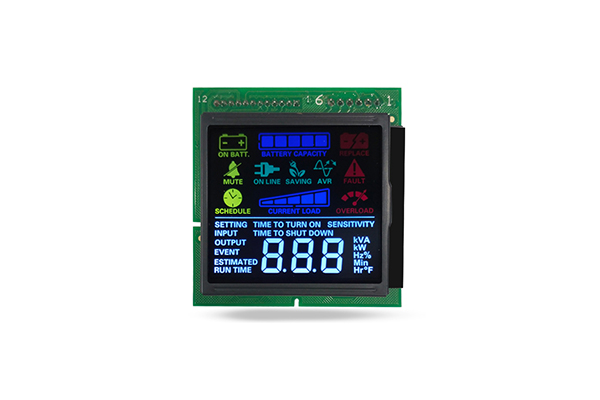

Màn hình LCD âmlà chế độ hiển thị ngược lại, hiển thị văn bản/đồ họa sáng trên nền tối. Khi màn hình bị mất nguồn, toàn bộ khu vực hiển thị bị chặn và xuất hiện màu đen sẫm hoặc xám đen. Khi các pixel được cấp năng lượng, các phân tử tinh thể lỏng quay để cho phép ánh sáng nền đi qua, tạo thành nội dung sáng rực rỡ trên nền tối.

Màn hình LCD âm bản sử dụng cấu trúc phân cực thẳng hàng. Không giống như màn hình LCD tích cực, chúng không thể dựa vào ánh sáng xung quanh để hiển thị và phải được trang bị mô-đun đèn nền để hiển thị nội dung rõ ràng. Chế độ này mang lại độ tương phản cực cao và hiệu ứng hình ảnh tinh tế trong môi trường ánh sáng yếu và trong nhà, được ứng dụng rộng rãi trong các thiết bị điện tử tiêu dùng, nội thất ô tô và bảng điều khiển công nghiệp trong nhà.

Nguyên lý làm việc của màn hình LCD tích cực

Màn hình LCD dương được chế tạo với hai bản phân cực chéo nhau theo chiều dọc (độ lệch 90 độ). Lớp tinh thể lỏng ở trạng thái thư giãn, không mang điện sẽ xoay ánh sáng xung quanh 90 độ, cho phép ánh sáng đi qua hai bản phân cực một cách trơn tru. Điều này làm cho toàn bộ nền màn hình sáng và trong suốt ở trạng thái tắt.

Khi một điện áp được đặt vào một pixel cụ thể, các phân tử tinh thể lỏng sẽ mất đi sự sắp xếp xoắn và sắp xếp theo chiều dọc với điện trường. Chúng không còn quay ánh sáng nữa nên ánh sáng tới bị chặn bởi bản phân cực phía trên. Vùng pixel mất khả năng truyền ánh sáng và tạo thành văn bản hoặc mẫu tối. Nói một cách đơn giản, bật nguồn tức là nội dung tối, tắt nguồn tức là nền sáng.

Nguyên lý làm việc của màn hình LCD âm bản

Màn hình LCD âm bản áp dụng bố cục bản phân cực song song, trong đó các bản phân cực trên và dưới được căn chỉnh theo cùng một hướng. Ở trạng thái không có năng lượng, các phân tử tinh thể lỏng xoắn lại để xoay ánh sáng một góc 90 độ, khiến ánh sáng bị chặn bởi các bản phân cực thẳng hàng. Toàn bộ màn hình vẫn tối ở trạng thái tắt.

Khi điện áp được áp vào các pixel mục tiêu, các phân tử tinh thể lỏng sẽ thẳng hàng và ngừng quay ánh sáng. Ánh sáng ngược sáng mượt mà xuyên qua bộ phân cực kép, tạo thành nội dung hiển thị sáng, độ sáng cao trên nền tối. Logic cốt lõi của nó là bật nguồn tương đương với nội dung sáng, tắt nguồn tương đương với nền tối.

Sự khác biệt chính giữa màn hình LCD dương và âm

Để giúp bạn nhanh chóng phân biệt và chọn chế độ hiển thị phù hợp, chúng tôi tóm tắt những khác biệt cốt lõi giữa màn hình LCD dương và âm từ tám khía cạnh quan trọng: hiệu ứng hình ảnh, cấu trúc phân cực, sự phụ thuộc của đèn nền, khả năng thích ứng ánh sáng, độ tương phản, mức tiêu thụ điện năng, góc nhìn và chi phí.

1.Trình bày trực quan

LCD tích cực:Nền sáng cổ điển với nội dung tối, hiệu ứng hình ảnh tự nhiên, nhẹ nhàng, phù hợp với thói quen đọc sách của người dân truyền thống. Tông màu màn hình chủ yếu là màu trắng trung tính, xám hoặc xanh vàng, ít gây mỏi thị giác khi xem trong thời gian dài.

LCD âm:Nền tối với nội dung phát sáng, tác động thị giác mạnh mẽ, vẻ ngoài cao cấp và tinh tế. Nền tối làm nổi bật nội dung hiển thị một cách hiệu quả, làm cho văn bản và biểu tượng nổi bật và xếp lớp hơn.

2.Phụ thuộc đèn nền và amp; Khả năng thích ứng ánh sáng

Đây là sự khác biệt thực tế nhất trong các tình huống ứng dụng. Màn hình LCD dương chiếm ưu thế về ánh sáng xung quanh, hoạt động tốt nhất trong môi trường sáng như ánh nắng ngoài trời, ánh sáng mạnh trong nhà và không gian làm việc mở. Ngay cả khi không có đèn nền, chúng vẫn có thể duy trì hiệu ứng hiển thị cực rõ nét và không bị ánh sáng xung quanh mạnh cuốn trôi.

Màn hình LCD âm bản chiếm ưu thế về đèn nền. Chúng thể hiện chất lượng hiển thị hàng đầu trong môi trường trong nhà thiếu ánh sáng, cảnh đêm và điều kiện làm việc trong điều kiện ánh sáng yếu với sự hỗ trợ đèn nền đồng đều. Tuy nhiên, dưới ánh nắng mạnh, độ sáng của đèn nền dễ bị ánh sáng xung quanh lấn át, dẫn đến nội dung bị mờ và giảm khả năng đọc. Để thích ứng với môi trường sáng, màn hình LCD âm bản yêu cầu đèn nền có độ sáng cao trên 800 nit, điều này làm tăng đáng kể mức tiêu thụ điện năng.

3. Hiệu suất tương phản và góc nhìn

Trong môi trường ánh sáng yếu trong nhà, màn hình LCD âm bản có tỷ lệ tương phản cao hơn nhiều so với màn hình LCD dương. Nền tối thuần túy giúp loại bỏ nhiễu rò rỉ ánh sáng, giúp các cạnh nội dung trở nên sắc nét hơn và các chi tiết trở nên tinh tế hơn. Trong khi đó, màn hình LCD âm bản có góc nhìn rộng hơn với độ lệch màu và độ suy giảm độ sáng không đáng kể từ mọi hướng.

Màn hình LCD dương có độ tương phản tương đối vừa phải. Do nền sáng nên khoảng cách giữa các lớp sáng và tối nhỏ hơn nhưng độ ổn định góc nhìn của chúng trong môi trường sáng tốt hơn. Chúng không dễ bị nhòe phản chiếu hoặc suy giảm độ tương phản dưới ánh sáng mạnh, với hiệu suất hiển thị ngoài trời ổn định hơn.

4. Tiêu thụ điện năng và độ bền

LCD tích cực có lợi thế tuyệt đối trong việc tiết kiệm năng lượng. Hầu hết các kịch bản ứng dụng không yêu cầu kích hoạt đèn nền, hoàn toàn dựa vào ánh sáng xung quanh để hiển thị. Ngay cả khi có đèn nền phụ, độ sáng thấp cũng đủ đáp ứng nhu cầu, giúp kéo dài đáng kể thời lượng pin của thiết bị. Chúng là sự lựa chọn đầu tiên cho các thiết bị di động có công suất thấp.

Phần kết luận

Sự khác biệt giữa màn hình LCD dương và âm thể hiện một trong những lựa chọn cơ bản nhất trong việc lựa chọn màn hình.Màn hình LCD tích cựcmang lại khả năng đọc dưới ánh sáng mặt trời vượt trội, mức tiêu thụ điện năng thấp hơn và chi phí thấp hơn - khiến chúng trở nên lý tưởng cho các ứng dụng ngoài trời, chạy bằng pin và nhạy cảm với chi phí. Màn hình LCD chế độ âm bản mang lại độ tương phản cao hơn, góc nhìn trong nhà rộng hơn và tính thẩm mỹ cao cấp--hoàn hảo cho các sản phẩm trong nhà, ánh sáng yếu và tập trung vào thiết kế.
