Công nghệ In-cell và On-cell là gì?

Trong quá trình lặp đi lặp lại của ngành công nghiệp màn hình toàn cầu,Màn hình TFT (màn hình bóng bán dẫn màng mỏng)luôn là nhà cung cấp màn hình chính và cốt lõi trong các lĩnh vực như điện tử tiêu dùng, màn hình gắn trên xe và thiết bị đầu cuối công nghiệp. Mô-đun màn hình TFT truyền thống sử dụng cấu trúc xếp chồng lên nhau với lớp cảm ứng và lớp hiển thị tách biệt, có nhiều nhược điểm như độ dày quá cao, độ truyền ánh sáng không đủ, bù cảm ứng và cấu trúc dư thừa, gây khó khăn cho việc đáp ứng nhu cầu hiện tại về trải nghiệm nhẹ, độ phân giải cao và cảm ứng cao trong phát triển sản phẩm. Để giải quyết các nút thắt kỹ thuật của mô-đun truyền thống, ngành công nghiệp đã dần phát triển thành hai giải pháp hiển thị cảm ứng tích hợp: Công nghệ In-cell và Công nghệ On-cell.

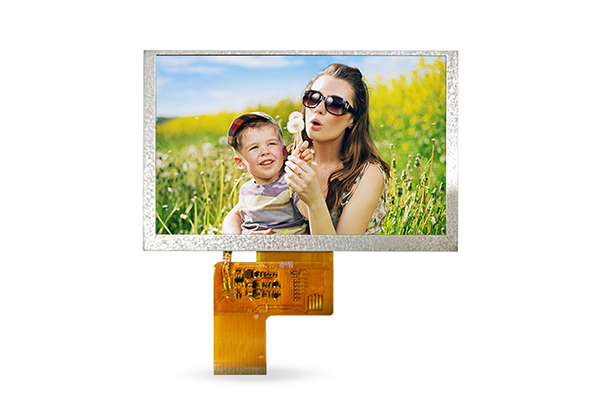

Màn hình TFT là màn hình hiển thị ma trận hoạt động được điều khiển bởi các bóng bán dẫn màng mỏng. Cấu trúc cốt lõi của nó bao gồm chất nền TFT, lớp tinh thể lỏng, bộ lọc màu, bộ phân cực, kính bảo vệ và các bộ phận lõi khác. Với tốc độ phản hồi nhanh, tỷ lệ tương phản cao và chất lượng hình ảnh ổn định, nó đã trở thành nền tảng công nghệ cốt lõi của màn hình LCD và cũng là nhà cung cấp dịch vụ tương thích cho công nghệ In-cell và On-cell.

Mô-đun cảm ứng TFT LCD truyền thống sử dụng cấu trúc riêng biệt như G+G và G+F. Tấm nền màn hình và cảm biến cảm ứng là những bộ phận độc lập, được lắp ráp thông qua keo quang học. Tổng số lớp lớn và độ dày xếp chồng cao. Điều này không chỉ ảnh hưởng đến độ mỏng của máy mà còn dễ gây ra các vấn đề như thị sai, phản xạ ánh sáng, độ trễ khi chạm. Bước đột phá cốt lõi của công nghệ In-cell và công nghệ On-cell nằm ở việc tích hợp trực tiếp các điện cực cảm ứng vào cấu trúc bên trong của màn hình TFT, loại bỏ bảng cảm ứng độc lập và đạt được sự tích hợp giữa màn hình và cảm ứng.

Công nghệ trên tế bào là gì?

Công nghệ on-cell thuộc giải pháp cảm ứng tích hợp trung bình. Nguyên lý kỹ thuật liên quan đến việc chế tạo các điện cực cảm ứng cảm ứng ở lớp trên của bộ lọc màu màn hình TFT và ở lớp dưới của bản phân cực. Lớp cảm ứng được gắn vào cấu trúc bề mặt của tấm nền hiển thị mà không xâm nhập vào khu vực lõi tinh thể lỏng. Cấu trúc này giữ lại bộ hiển thị tinh thể lỏng hoàn chỉnh và kiến ​​trúc ổ đĩa TFT của màn hình TFT, chỉ có cấu trúc cảm biến cảm ứng được đặt chồng lên bên ngoài lớp hiển thị. Nó có độ khó tích hợp vừa phải và độ ổn định cấu trúc mạnh mẽ, đóng vai trò là giải pháp tối ưu hóa chuyển tiếp giữa cảm ứng riêng biệt truyền thống và cảm ứng trong tế bào cao cấp.

Công nghệ trong tế bào là gì?

Công nghệ in-cell là công nghệ hiển thị cảm ứng tích hợp cao và hiện là giải pháp cảm ứng tích hợp nhất trong ngành LCD. Công nghệ này nhúng trực tiếp các điện cực cảm ứng và đường quét cảm ứng vào bên trong tế bào tinh thể lỏng của màn hình TFT, tích hợp sâu với mạch điều khiển pixel TFT và lớp tinh thể lỏng. Bộ cảm biến cảm ứng và đơn vị pixel hiển thị chia sẻ một số cấu trúc cơ bản, giúp giảm đáng kể số lượng lớp xếp chồng màn hình. So với công nghệ On-cell, In-cell có chiều tích hợp sâu hơn, cấu trúc hợp lý hơn và nâng cấp toàn diện về hiệu suất quang học và độ chính xác của cảm ứng. Tuy nhiên, nó đòi hỏi những tiêu chuẩn cao hơn đểQuy trình sản xuất bảng điều khiển TFT và kiểm soát năng suất.

Ưu điểm của công nghệ On-cell

Cấu trúc được sắp xếp hợp lý, đạt được sự nâng cấp nhẹ của màn hình.

Mô-đun cảm biến cảm ứng TFT riêng biệt truyền thống bao gồm nhiều lớp như kính bảo vệ, cảm biến cảm ứng, keo quang học và bảng hiển thị. Độ dày tổng thể thường trên 1,8mm, chiếm nhiều không gian bên trong thiết bị. Công nghệ On-cell loại bỏ lớp nền kính cảm ứng độc lập, chế tạo trực tiếp các điện cực cảm ứng trên lớp bề mặt của bộ lọc màu màn hình TFT, giảm đáng kể số lượng lớp xếp chồng màn hình và quy trình cán màng. Mô-đun màn hình TFT On-cell được tối ưu hóa có thể được điều khiển ở độ dày dưới 1,5 mm và trọng lượng tổng thể của thiết bị đồng thời giảm từ 10% đến 15%.

Quá trình này hoàn thiện và ổn định, với chi phí sản xuất có thể kiểm soát được.

Trong hệ thống sản xuất LCD, công nghệ On-cell có khả năng tương thích quy trình cực kỳ mạnh mẽ. Không cần phải cải tạo quy mô lớn đối với dây chuyền sản xuất màn hình TFT truyền thống. Chỉ việc bổ sung lớp phủ điện cực cảm ứng và quy trình khắc sau khi sản xuất bộ lọc màu mới có thể hoàn thành quá trình tích hợp. So với công nghệ In-cell phức tạp, năng suất sản xuất On-cell cao hơn, khả năng chịu lỗi quy trình mạnh hơn và độ ổn định trong sản xuất đã được xác minh qua nhiều năm thử nghiệm trên thị trường.

Cấu trúc có khả năng chống hư hại mạnh và độ tin cậy tổng thể cao hơn.

Lớp cảm ứng trên tế bào nằm trên cấu trúc bề mặt của màn hình TFT và độc lập với lớp tinh thể lỏng bên trong và mạch điều khiển TFT. Điều này tạo thành một cấu trúc bảo vệ tự nhiên. Khi màn hình chịu lực nén bên ngoài, va đập nhẹ hoặc ứng suất uốn cong, lớp cảm biến cảm ứng sẽ không tác động trực tiếp đến bộ phận hiển thị lõi, bảo vệ hiệu quả lớp tinh thể lỏng và mạch pixel TFT khỏi bị hư hại. Đồng thời, công nghệ này tránh được vấn đề khe hở không khí của quá trình liên kết truyền thống, giảm các hiện tượng như tách lớp và phồng rộp, đồng thời hiệu suất chịu áp lực và chống uốn của màn hình vượt trội hơn đáng kể so với các giải pháp tích hợp đời đầu, phù hợp với các tình huống sử dụng phức tạp như phương tiện giao thông và các ngành công nghiệp.

Hiệu suất cảm ứng được cân bằng và phù hợp với mọi tình huống sử dụng.

Các điện cực cảm ứng của công nghệ On-cell nằm sát bề mặt màn hình. Khoảng cách cảm ứng chạm ngắn và độ mất tín hiệu truyền thấp. So với màn hình tách biệt truyền thống, tốc độ phản hồi cảm ứng nhanh hơn và độ chính xác định vị cao hơn, giúp giảm thiểu hiệu quả các vấn đề như lỗi và lệch cảm ứng.

Lợi thế của công nghệ trong tế bào

Thiết kế siêu mỏng, xác định lại giới hạn trên của cấu trúc màn hình.

Công nghệ in-cell tích hợp hoàn toàn bộ cảm biến cảm ứng vào hộp tinh thể lỏng màn hình TFT, tích hợp mạch điều khiển pixel TFT và lớp tinh thể lỏng với nhau. Nó loại bỏ hoàn toàn lớp cảm ứng độc lập và cấu trúc liên kết dư thừa, đồng thời hiện là giải pháp kỹ thuật có ít lớp xếp chồng nhất và cấu trúc nhỏ gọn nhất cho màn hình TFT LCD.

Hiệu suất quang học đỉnh cao, mang lại trải nghiệm chất lượng hình ảnh không bị giảm chất lượng.

Hiệu suất quang học là lợi thế cốt lõi nhất của công nghệ In-cell. Vì nó loại bỏ hoàn toàn lớp kính cảm ứng bên ngoài và lớp keo dính nên không có phương tiện quang học bổ sung bên trong màn hình, giảm thiểu hiện tượng mất truyền ánh sáng xuống mức thấp nhất. Độ truyền ánh sáng có thể đạt 88% -92%, vượt xa so với màn hình cảm ứng On-cell và truyền thống.

Trải nghiệm cảm ứng cực kỳ mượt mà, với độ chính xác phản hồi dẫn đầu ngành.

Các điện cực cảm ứng của công nghệ In-cell được tích hợp sâu với các pixel hiển thị, giúp giảm khoảng cách cảm nhận xuống mức tối đa. Đường truyền tín hiệu cảm ứng là ngắn nhất và có mức suy hao thấp nhất. So với công nghệ On-cell, tốc độ phản hồi cảm ứng đã tăng hơn 20%, độ trễ phản hồi thấp hơn, loại bỏ hoàn toàn hiện tượng giật, ì ạch.

Với sự nâng cấp liên tục của ngành màn hình toàn cầu, công nghệ On-cell, nhờ hiệu suất hoàn thiện và ổn định cũng như hiệu quả chi phí cao, tiếp tục chiếm thị phần thống trị trong thị trường màn hình tầm trung, hỗ trợ nâng cấp lặp đi lặp lại của thiết bị điện tử tiêu dùng và màn hình công nghiệp; trong khi công nghệ In-cell, dựa vào lợi thế hiệu suất vô song của nó, liên tục vượt qua các tắc nghẽn trong quy trình. Với sự cải thiện liên tục về năng suất sản xuất và giảm dần chi phí, nó đang dần thâm nhập vào nhiều bối cảnh hơn như xe từ trung cấp đến cao cấp, thiết bị gia dụng thông minh và thiết bị đầu cuối di động.

Từ góc độ dài hạn của ngành, các định hướng lặp đi lặp lại cốt lõi cho màn hình TFT vẫn là độ mỏng, độ phân giải cao, mức tiêu thụ điện năng thấp và độ chính xác khi chạm cao. Hai loại công nghệ cảm ứng tích hợp In-cell và On-cell không có mối quan hệ thay thế mà tạo thành một hệ thống công nghệ công nghiệp bổ sung và cộng sinh. Mỗi sản phẩm trong số đó, tận dụng lợi thế cốt lõi của mình, đáp ứng toàn bộ nhu cầu hiển thị từ thương mại dân dụng và công nghiệp tầm trung đến các sản phẩm hàng đầu cao cấp, liên tục thúc đẩy đổi mới công nghệ và nâng cấp sản phẩm trong ngành màn hình LCD, đồng thời đóng vai trò là hỗ trợ kỹ thuật cốt lõi cho sự cạnh tranh khác biệt trong tương lai ở các thiết bị đầu cuối màn hình thông minh.
