Những yếu tố nào ảnh hưởng đến mức tiêu thụ năng lượng của màn hình LCD đơn sắc?

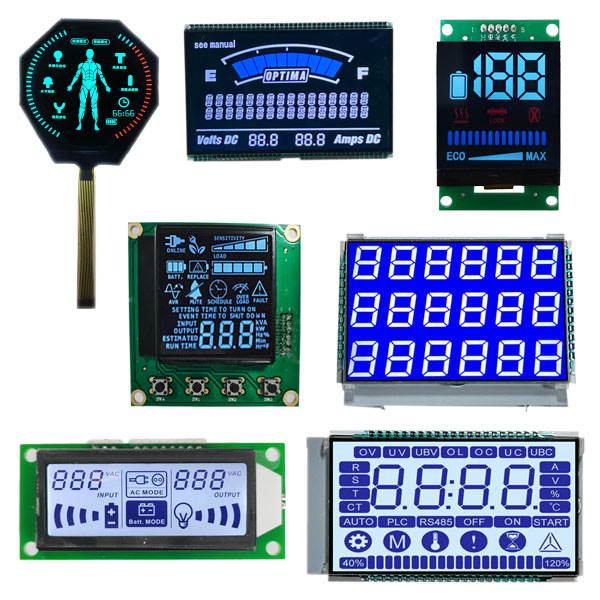

Màn hình LCD đơn sắctừ lâu đã là xương sống của các thiết bị điện tử năng lượng thấp trong các lĩnh vực công nghiệp, thương mại và tiêu dùng. Đối với màn hình LCD màu TFT yêu cầu hệ thống lọc màu phức tạp và đèn nền công suất cao, màn hình tinh thể lỏng đơn sắc mang lại hình ảnh đơn giản, độ tương phản cao với chi phí năng lượng tối thiểu. Hiệu suất năng lượng vượt trội khiến chúng trở thành lựa chọn ưu tiên cho các thiết bị chạy bằng pin, bao gồm đồng hồ đo công nghiệp, thiết bị đeo được, cảm biến nhà thông minh, thiết bị y tế cầm tay, v.v.
Màn hình LCD đơn sắc vẫn là một trong những công nghệ hiển thị tiết kiệm năng lượng nhất hiện nay. Trong thời đại mà thời lượng pin và nguồn điện chi phối các quyết định thiết kế sản phẩm, việc hiểu chính xác điều gì thúc đẩy mức tiêu thụ điện năng của những màn hình này không chỉ đơn thuần là một bài tập mang tính học thuật--đó là một cân nhắc kỹ thuật quan trọng có thể tạo nên hoặc phá vỡ một thiết bị di động.
1. Thông số kỹ thuật thiết kế kết cấu màn hình LCD
Thiết kế cấu trúc vốn có của màn hình LCD đơn sắc là yếu tố nền tảng quyết định mức tiêu thụ điện năng cơ bản của nó. Mọi thành phần cốt lõi của bảng điều khiển, từ kích thước vật lý đến chế độ hiển thị và loại ma trận, đều trực tiếp định hình các đặc tính sử dụng năng lượng của nó. Ngay cả với các mạch điều khiển và môi trường vận hành giống hệt nhau, các mô-đun LCD đơn sắc có cấu trúc khác nhau có thể thể hiện khoảng cách tiêu thụ điện năng nhiều lần.
1.1 Kích thước màn hình và mật độ điểm ảnh
Kích thước màn hình là một trong những yếu tố trực quan nhất ảnh hưởng đến khả năng tiêu thụ điện năng của màn hình LCD đơn sắc. Trong các sản phẩm LCD đơn sắc tiêu chuẩn, mức tiêu thụ điện năng có mối tương quan thuận với diện tích hiển thị hiệu quả. Các tấm lớn hơn yêu cầu nhiều pixel tinh thể lỏng hơn, dây điện cực trong suốt hơn và vùng phủ sóng tín hiệu rộng hơn, tất cả đều làm tăng tải điện dung cơ bản và mất điện tĩnh. Đối với màn hình LCD đơn sắc loại phân đoạn được sử dụng rộng rãi trong bộ hẹn giờ và đồng hồ đo, các tấm cỡ nhỏ dưới 2 inch thường chỉ tiêu thụ 1–5mW công suất hoạt động, trong khi màn hình LCD đơn sắc đồ họa cỡ trung bình 3–5 inch thường tiêu thụ 10–30mW trong điều kiện làm việc bình thường.
Mật độ điểm ảnh cũng đóng một vai trò quan trọng trong việc điều chỉnh công suất. Màn hình LCD đơn sắc có độ phân giải cao như các mẫu 128×64, 240×128 và 320×160 có mảng pixel dày đặc hơn và mạch điều khiển phức tạp hơn. Mỗi đơn vị pixel yêu cầu quét tín hiệu và điều khiển điện áp độc lập, nâng cao tải mạch tổng thể và mức tiêu thụ điện năng động. Ngược lại, màn hình LCD phân khúc có độ phân giải thấp với kiểu hiển thị cố định có cấu trúc mạch đơn giản hơn và tổn thất điện năng thấp hơn nhiều, khiến chúng trở nên lý tưởng cho các tình huống ở chế độ chờ tiêu thụ điện năng cực thấp.
1.2 Chế độ hiển thị quang học
Màn hình LCD đơn sắc được phân loại thành ba chế độ quang học cốt lõi: phản chiếu, truyền qua và phản xạ, mỗi chế độ có cấu hình tiêu thụ điện năng khác nhau đáng kể. Sự phân loại này là lý do chính tạo ra khoảng cách lớn về công suất giữa các mô-đun hiển thị đơn sắc khác nhau.
1.3 Kiểu lái ma trận
Màn hình LCD đơn sắc được chia thành loại ma trận thụ động (PM) và ma trận chủ động (AM), trong đó ma trận thụ động là loại chủ đạo cho các sản phẩm đơn sắc công suất thấp. Màn hình LCD ma trận thụ động có cấu trúc điện cực lưới chéo đơn giản, chia sẻ các điện cực hàng và cột để quét pixel. Chúng chỉ tiêu thụ năng lượng trong quá trình chuyển đổi trạng thái pixel và duy trì nội dung hiển thị với nguồn điện tĩnh tối thiểu, đây là lý do cốt lõi cho lợi thế về năng lượng thấp của chúng.
2. Cấu hình hệ thống đèn nền
Đối với hầu hết các mô-đun màn hình LCD đơn sắc truyền qua và phản chiếu, hệ thống đèn nền chiếm 70%–90% tổng mức tiêu thụ điện năng. Không giống như màn hình LCD màu có đèn nền RGB công suất cao, màn hình LCD đơn sắc chủ yếu sử dụng đèn nền LED đơn sắc, nhưng sự khác biệt về số lượng đèn nền, độ sáng, nhiệt độ màu và chế độ lái sẽ xác định trực tiếp mức tiêu thụ năng lượng tổng thể của mô-đun. Tối ưu hóa cấu hình đèn nền là cách hiệu quả nhất để giảm tổn thất điện năng cho màn hình LCD đơn sắc.
2.1 Số lượng và bố cục đèn nền LED
Số lượng đèn LED nền tích hợp có liên quan tuyến tính đến mức tiêu thụ điện năng. Màn hình LCD đơn sắc cỡ nhỏ thường sử dụng thiết kế đèn nền LED 1–2 với dòng điện hoạt động thấp và công suất thấp. Các mô-đun hiển thị kích thước lớn hoặc có độ đồng đều cao cần 4–6 hạt LED trở lên để loại bỏ các góc tối và đảm bảo độ sáng đồng đều toàn màn hình. Mỗi hạt LED bổ sung sẽ làm tăng dòng điện hoạt động tổng thể của hệ thống đèn nền, trực tiếp nâng tổng mức tiêu thụ điện năng.
Bố trí đèn nền cũng ảnh hưởng đến hiệu quả sử dụng năng lượng. Thiết kế đèn nền gắn bên cạnh thường được sử dụng trong mô-đun màn hình LCD đơn sắc mỏng dẫn ánh sáng qua các tấm dẫn hướng ánh sáng, với mức thất thoát ánh sáng thấp và mức tiêu thụ điện năng tương đối thấp. Bố trí đèn nền chiếu sáng trực tiếp phía dưới có hiệu suất sử dụng ánh sáng cao hơn nhưng cần nhiều hạt LED hơn, dẫn đến mức tiêu thụ điện năng cao hơn trong cùng tiêu chuẩn độ sáng.
2.2 Điều chỉnh độ sáng đèn nền
Độ sáng của đèn nền là yếu tố có thể điều chỉnh linh hoạt nhất cho mức tiêu thụ điện năng của màn hình LCD đơn sắc. Độ sáng của đèn nền LED được điều khiển bằng dòng điện điều khiển—dòng điện cao hơn tương ứng với độ sáng cao hơn và mức tiêu thụ điện năng cao hơn. Hầu hết các mô-đun LCD đơn sắc đều hỗ trợ làm mờ bằng cách điều chỉnh độ rộng xung hoặc điều chỉnh độ sáng analog. Ở độ sáng tối đa, đèn nền hoạt động ở dòng điện định mức với mức tiêu thụ điện năng cao nhất; ở chế độ chờ độ sáng thấp, dòng điện giảm mạnh, giảm tổn thất điện năng của đèn nền từ 60%–80%.
Hầu hết các thiết bị điện tử công nghiệp và tiêu dùng không cần độ sáng màn hình tối đa trong hoạt động hàng ngày. Việc giảm độ sáng đèn nền một cách thích hợp nhằm đảm bảo khả năng đọc có thể kéo dài tuổi thọ pin của thiết bị một cách đáng kể. Đối với các tình huống ở chế độ chờ tiêu thụ điện năng cực thấp, việc định cấu hình logic tắt đèn nền tự động khi màn hình tĩnh có thể loại bỏ tình trạng mất điện không hợp lệ hơn nữa.
2.3 Chế độ làm việc của đèn nền
Chế độ đèn nền bật liên tục dẫn đến mức tiêu thụ điện năng cao liên tục, trong khi chế độ đèn nền gián đoạn và dựa trên kích hoạt giúp tiết kiệm năng lượng một cách hiệu quả. Nhiều thiết bị thông minh áp dụng chiến lược đèn nền cảm ứng từ cơ thể con người, bộ kích hoạt phím hoặc liên kết cảm biến ánh sáng: đèn nền luôn tắt trong khi ở chế độ chờ và chỉ sáng khi phát hiện thao tác của người dùng, giúp giảm đáng kể tình trạng thất thoát tĩnh điện lâu dài. Đối với các thiết bị di động chạy bằng pin, việc tối ưu hóa chế độ làm việc này có tác dụng tiết kiệm điện năng đáng kể hơn so với việc điều chỉnh thông số phần cứng.
3. Thông số mạch và chip điều khiển
Chip điều khiển và hệ thống mạch ngoại vi là bộ phận điều khiển cốt lõi của hoạt động LCD đơn sắc. Các mẫu chip, điện áp điều khiển, tần số làm mới và sơ đồ thiết kế mạch khác nhau ảnh hưởng trực tiếp đến mức tiêu thụ năng lượng động và tĩnh trong quá trình vận hành màn hình. Ngay cả với cùng một tấm nền LCD, các thông số lái xe không khớp sẽ gây lãng phí điện năng rõ rệt.
3.1 Mô hình chip điều khiển và hiệu suất sử dụng năng lượng
Chip điều khiển LCD đơn sắc chuyên dụng có đặc điểm tiêu thụ điện năng riêng biệt. Chip hiển thị chuyên dụng công suất thấp sử dụng kiến trúc mạch được tối ưu hóa, hỗ trợ chế độ lái xe và ngủ ở điện áp thấp, với dòng điện dự phòng cực thấp chỉ vài microamp. Ngược lại, các sơ đồ điều khiển thay thế MCU phổ quát thiếu tối ưu hóa năng lượng có mục tiêu, với tổn thất điện năng tĩnh cao hơn và mức tiêu thụ năng lượng quét động.
3.2 Điện áp hoạt động và điện áp phân cực
Màn hình LCD đơn sắc có dải điện áp hoạt động nghiêm ngặt. Trong khoảng điện áp định mức, việc giảm điện áp điều khiển một cách thích hợp có thể làm giảm tổn thất điện năng kích thích pixel mà không ảnh hưởng đến độ rõ nét của màn hình. Điện áp điều khiển quá cao sẽ không chỉ làm tăng mức tiêu thụ điện năng mà còn gây ra hiện tượng mỏi phân tử tinh thể lỏng, đẩy nhanh quá trình lão hóa màn hình và dẫn đến hiện tượng nhấp nháy màn hình.
Điện áp phân cực là một thông số quan trọng khác ảnh hưởng đến sự ổn định nguồn điện. Cấu hình điện áp phân cực hợp lý đảm bảo quá trình quay phân tử tinh thể lỏng ổn định với dòng điện tối thiểu. Cài đặt điện áp phân cực không hợp lý sẽ gây ra rung động phân tử lặp đi lặp lại và mất dòng điện không hợp lệ, làm tăng mức tiêu thụ điện năng không cần thiết đồng thời giảm độ tương phản của màn hình.
3.3 Tốc độ làm mới màn hình
Tốc độ làm mới xác định tần số quét pixel của màn hình LCD đơn sắc. Tốc độ làm mới cao hơn có nghĩa là quét mạch và chuyển đổi tín hiệu thường xuyên hơn, dẫn đến mức tiêu thụ năng lượng động cao hơn. Không giống như màn hình màu yêu cầu tốc độ làm mới cao để loại bỏ hiện tượng nhấp nháy và nhòe, màn hình hiển thị LCD đơn sắc có nội dung hiển thị đơn giản và độ nhạy thị giác thấp đối với hiện tượng nhấp nháy.
3.4 Chế độ điều khiển ghép kênh
Màn hình LCD đơn sắc thường sử dụng công nghệ điều khiển ghép kênh để đơn giản hóa việc nối dây mạch. Các tỷ lệ ghép kênh khác nhau (nhiệm vụ 1/4, nhiệm vụ 1/8, nhiệm vụ 1/16) ảnh hưởng đến mức tiêu thụ điện năng và chất lượng hiển thị. Tỷ lệ ghép kênh cao hơn có nghĩa là nhiều pixel chia sẻ mạch quét hơn, giảm số lượng mạch ngoại vi và mất điện tĩnh. Tuy nhiên, tỷ lệ ghép kênh quá cao sẽ làm tăng tải quét điểm đơn, tăng mức tiêu thụ năng lượng tức thời động. Việc kết hợp hợp lý các tham số ghép kênh theo độ phân giải màn hình là chìa khóa để cân bằng mức tiêu thụ điện năng và độ ổn định hiển thị.
4. Nội dung hiển thị và trạng thái làm việc
Nhiều người thực hành bỏ qua rằng mức tiêu thụ năng lượng của màn hình LCD đơn sắc thay đổi tùy theo nội dung hiển thị thời gian thực và trạng thái làm việc. Số lượng pixel sáng, tần suất cập nhật màn hình và trạng thái chờ đều tạo ra các hiệu ứng tiêu hao năng lượng khác nhau, đây là những chi tiết quan trọng để tối ưu hóa năng lượng một cách chi tiết.
4.1 Tỷ lệ chiếu sáng pixel
Màn hình LCD đơn sắc tiêu thụ năng lượng khi điều khiển các pixel tinh thể lỏng lật và hiển thị nội dung. Càng nhiều pixel được chiếu sáng trên màn hình, tải mạch tổng thể và mức tiêu thụ năng lượng động càng cao. Trạng thái hiển thị toàn màn hình có mức tiêu thụ điện năng cao nhất, trong khi trạng thái hiển thị màn hình trống hoặc pixel thấp có mức tiêu thụ điện năng thấp nhất.
4.2 Tần suất cập nhật màn hình
Mỗi lần làm mới màn hình và cập nhật nội dung đều yêu cầu quét tín hiệu và chuyển đổi trạng thái pixel, kèm theo tình trạng mất điện tức thời. Đối với các thiết bị có nội dung hiển thị tĩnh như màn hình thông số thiết bị và hiển thị thời gian, việc cập nhật thường xuyên không cần thiết sẽ liên tục tạo ra mức tiêu thụ điện năng không hợp lệ. Việc đặt chu kỳ cập nhật hợp lý theo tần suất thay đổi dữ liệu—ví dụ: cập nhật 1–5 giây một lần đối với các thông số thay đổi chậm thay vì làm mới theo thời gian thực—có thể giảm mức tiêu thụ điện năng trung bình một cách hiệu quả.
4.3 Chuyển đổi chế độ làm việc và chờ
Các mô-đun LCD đơn sắc có sự khác biệt rõ ràng về công suất giữa chế độ làm việc, chế độ chờ bật đèn và chế độ ngủ sâu. Ở chế độ làm việc bình thường, màn hình làm mới liên tục với mức tiêu thụ điện năng tối đa; ở chế độ chờ, màn hình giữ nội dung tĩnh khi tắt đèn nền, chỉ giữ lại tổn thất tĩnh điện của chip; ở chế độ ngủ sâu, chip điều khiển sẽ dừng hầu hết các hoạt động của mạch, đồng thời mức tiêu thụ điện năng giảm xuống mức microampe thấp nhất.
5. Điều kiện vận hành môi trường
Môi trường hoạt động làm thay đổi các đặc tính vật lý của vật liệu tinh thể lỏng và các thành phần mạch, ảnh hưởng gián tiếp đến mức tiêu thụ điện năng của màn hình LCD đơn sắc. Nhiệt độ, độ ẩm và cường độ ánh sáng xung quanh đều điều chỉnh trạng thái làm việc và tổn thất điện năng của mô-đun hiển thị, điều này không thể bỏ qua trong thiết kế thiết bị công nghiệp và ngoài trời.
5.1 Nhiệt độ hoạt động
Nhiệt độ là yếu tố môi trường có ảnh hưởng nhất đến mức tiêu thụ điện năng của màn hình LCD đơn sắc. Độ nhớt của vật liệu tinh thể lỏng thay đổi theo nhiệt độ: nhiệt độ thấp làm tăng độ nhớt của tinh thể lỏng, làm chậm quá trình quay phân tử và yêu cầu điện áp truyền động cao hơn cũng như thời gian quét dài hơn để đảm bảo hiển thị bình thường, điều này làm tăng mức tiêu thụ điện năng. Nhiệt độ cao làm giảm độ nhớt của tinh thể lỏng, giảm yêu cầu điện áp truyền động và giảm tổn thất điện năng tương đối, nhưng nhiệt độ quá cao sẽ đẩy nhanh quá trình lão hóa linh kiện và khiến dòng rò mạch tăng lên.
Màn hình LCD đơn sắc cấp công nghiệp thường thích ứng với phạm vi nhiệt độ rộng -20oC đến +70oC. Trong môi trường ngoài trời có nhiệt độ thấp, nhiều mô-đun cần kích hoạt mạch bù nhiệt độ để duy trì độ ổn định của màn hình, điều này khiến mức tiêu thụ điện năng tăng thêm. Đối với các thiết bị hoạt động trong điều kiện nhiệt độ khắc nghiệt, biên độ tiêu thụ điện năng ở nhiệt độ thấp phải được dự trữ trong thiết kế nguồn.
Phần kết luận
Mức tiêu thụ điện năng của màn hình LCD đơn sắc là kết quả có hệ thống của sự tương tác giữa thiết kế cấu trúc, cấu hình đèn nền, thông số lái xe, trạng thái làm việc, điều kiện môi trường và độ cũ của phần cứng. Không giống như nhận thức thông số công suất cố định trong nhận thức truyền thống, bộ rút điện LCD đơn sắc có khả năng điều chỉnh mạnh mẽ và phụ thuộc vào kịch bản. Đối với các nhà thiết kế sản phẩm điện tử và kỹ sư bảo trì, việc làm rõ tất cả các yếu tố ảnh hưởng không chỉ có lợi cho việc lựa chọn mô-đun hiển thị phù hợp và giảm chi phí phần cứng mà còn có thể tối đa hóa tuổi thọ pin và độ ổn định của thiết bị thông qua tối ưu hóa năng lượng tinh tế.
Trong các thiết bị IoT công suất thấp, thiết bị điều khiển công nghiệp và các kịch bản điện tử y tế di động, việc kiểm soát hợp lý mức tiêu thụ điện năng của màn hình LCD đơn sắc có thể cải thiện đáng kể khả năng cạnh tranh trên thị trường sản phẩm và trải nghiệm người dùng. Với việc liên tục nâng cấp công nghệ màn hình tiêu thụ điện năng thấp, các sơ đồ điều khiển màn hình LCD đơn sắc và thiết kế phần cứng được tối ưu hóa sẽ tiếp tục giải phóng tiềm năng tiết kiệm năng lượng, khiến những màn hình như vậy được sử dụng rộng rãi hơn trong các thiết bị nhúng tiêu thụ điện năng cực thấp.
