Ưu điểm của công nghệ COG và COB trong màn hình LCD

Trong màn hình LCD chất lượng cao và đa dạng về cấu trúc hiện đạimàn hình LCD, công nghệ đóng gói và liên kết đóng vai trò quyết định trong việc tối ưu hóa hiệu suất, kích thước, độ bền và khả năng mở rộng ứng dụng của sản phẩm. Trong số tất cả các giải pháp liên kết LCD phổ biến, COG (Chip on Glass) và COB (Chip on Board) là hai công nghệ cốt lõi được áp dụng rộng rãi nhất, mỗi công nghệ có thiết kế cấu trúc độc đáo và lợi thế nhắm đến cho các tình huống ứng dụng khác nhau.

Công nghệ COG là gì?

Công nghệ COG (Chip on Glass) là một quy trình liên kết chip trần thu nhỏ. Nó gắn trực tiếp IC điều khiển LCD chưa đóng gói trên đế thủy tinh trong suốt của màn hình.màn hình LCDthông qua các va chạm hàn siêu mịn và màng dẫn điện dị hướng (ACF). Quá trình này loại bỏ các chip đóng gói truyền thống, các đầu chốt và cấu trúc kết nối PCB trung gian, đạt được sự tích hợp trực tiếp giữa chip điều khiển và tấm kính LCD. Đây là một công nghệ liên kết nhẹ, tích hợp cao được thiết kế riêng cho các thiết bị hiển thị nhỏ gọn và có độ chính xác cao.

Công nghệ COG là gì?

Công nghệ COG (Chip on Glass) là một quy trình liên kết chip trần thu nhỏ. Nó gắn trực tiếp IC điều khiển LCD chưa đóng gói trên đế thủy tinh trong suốt của màn hình.màn hình LCDthông qua các va chạm hàn siêu mịn và màng dẫn điện dị hướng (ACF). Quá trình này loại bỏ các chip đóng gói truyền thống, các đầu chốt và cấu trúc kết nối PCB trung gian, đạt được sự tích hợp trực tiếp giữa chip điều khiển và tấm kính LCD. Đây là một công nghệ liên kết nhẹ, tích hợp cao được thiết kế riêng cho các thiết bị hiển thị nhỏ gọn và có độ chính xác cao.

Công nghệ COB là gì?

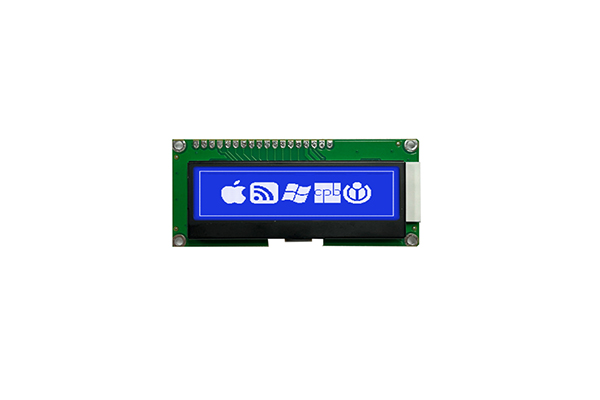

Công nghệ COB (Chip on Board) là giải pháp liên kết chip cấp bo mạch cổ điển. Trước tiên, nó gắn IC điều khiển trần vào bảng mạch PCB tùy chỉnh, sau đó thực hiện kết nối điện và lắp ráp cố định giữa bảng PCB và tấm kính LCD thông qua các mạch linh hoạt hoặc quy trình hàn. Đặc điểm cốt lõi của công nghệ này là chip điều khiển được mang bởi bo mạch PCB, giúp hỗ trợ mạch ổn định và bảo vệ cấu trúc cho chip, khiến nó trở thành giải pháp liên kết màn hình tải trọng cao, có độ ổn định cao, phù hợp với môi trường làm việc công nghiệp và cường độ cao.

Ưu điểm của công nghệ LCD COG

COG đã trở thành giải pháp ưa thích cho các thiết bị di động, thu nhỏ và có độ chính xác caomàn hình LCD. Ưu điểm của nó chủ yếu thể hiện ở việc tối ưu hóa cấu trúc, cải thiện hiệu suất, khả năng thích ứng cảnh và kiểm soát chi phí toàn diện trong sản xuất hàng loạt vừa và nhỏ, lấp đầy khoảng trống thị trường của thiết bị đầu cuối màn hình siêu mỏng và nhẹ.

1. Tối ưu hóa cấu trúc siêu mỏng và siêu nhẹ, tối đa hóa tính di động của thiết bị

Ưu điểm nổi bật nhất của công nghệ COG là cấu trúc cực kỳ nhỏ gọn. Bằng cách liên kết trực tiếp chip trần với đế kính LCD, COG loại bỏ hoàn toàn chất mang PCB cồng kềnh và các thành phần kết nối dư thừa mà quy trình liên kết truyền thống yêu cầu. Dữ liệu thử nghiệm công nghiệp cho thấy mô-đun COG LCD mỏng hơn 30% và nhẹ hơn 45% so với mô-đun LCD COB thông thường có cùng thông số kỹ thuật

2. Đường truyền tín hiệu ngắn, hiệu suất hiển thị ổn định và có độ chính xác cao

Độ ổn định truyền tín hiệu là chỉ số chính về chất lượng màn hình LCD và công nghệ COG có những ưu điểm vốn có trong việc truyền tín hiệu. Do IC điều khiển được gắn trực tiếp vào điện cực thủy tinh LCD mà không cần chuyển đổi mạch trung gian và liên kết truyền dẫn nên đường truyền tín hiệu được rút ngắn đáng kể. Cấu trúc truyền cực ngắn này giúp giảm hiệu quả sự suy giảm, độ trễ và mất nhiễu tín hiệu trong quá trình truyền, đảm bảo truyền tín hiệu hiển thị có độ trung thực cao.

3. Tích hợp cao và tiết kiệm không gian

Chế độ gắn trực tiếp chip COG giúp thực hiện khả năng tích hợp cao của mô-đun hiển thị. Chip điều khiển hầu như không chiếm thêm không gian bên ngoài, giúp tiết kiệm đáng kể không gian lắp ráp bên trong của thiết bị điện tử. Đối với các thiết bị nhỏ gọn có không gian bên trong cực kỳ hạn chế, chẳng hạn như cảm biến thu nhỏ, màn hình hiển thị nhỏ trong nhà thông minh và màn hình phụ trợ thiết bị ô tô, màn hình LCD COG có thể thích ứng hoàn hảo với không gian lắp đặt hẹp và dành nhiều không gian hơn cho các thành phần cốt lõi khác như pin và cảm biến.

Ưu điểm cốt lõi của công nghệ LCD COB

Công nghệ COB dựa trên liên kết ở cấp độ bảng mạch hoàn thiện và cấu trúc chất mang PCB, cho thấy những thế mạnh đặc biệt về độ ổn định cấu trúc, khả năng thích ứng với môi trường, khả năng chịu tải và sản xuất hàng loạt quy mô lớn. Đây là giải pháp liên kết chủ đạo cho màn hình LCD cấp công nghiệp, thiết bị hiển thị kích thước lớn và các thiết bị có điều kiện làm việc khắc nghiệt

1. Độ ổn định kết cấu tuyệt vời và khả năng chống sốc cơ học

Ưu điểm cốt lõi lớn nhất của công nghệ COB là độ ổn định siêu cấu trúc của nó. IC điều khiển được cố định trên bo mạch PCB có độ cứng cao thông qua công nghệ liên kết và đóng gói chuyên nghiệp, đồng thời bo mạch PCB cung cấp sự hỗ trợ cơ học mạnh mẽ và bảo vệ cấu trúc cho chip.

2. Khả năng thích ứng môi trường mạnh mẽ

Các thiết bị công nghiệp và thiết bị đầu cuối trưng bày ngoài trời thường xuyên phải làm việc trong môi trường khắc nghiệt như nhiệt độ cao, nhiệt độ thấp, độ ẩm cao, bụi bặm.công nghệ lõi ngôcó khả năng thích ứng môi trường vượt trội, bù đắp cho khả năng chống chịu môi trường không đủ của công nghệ COG. Chất mang PCB của mô-đun COB có đặc tính cách nhiệt và chịu nhiệt độ tuyệt vời, đồng thời cấu trúc chip được bao bọc hoàn toàn có thể cách ly hiệu quả độ ẩm, bụi và khí ăn mòn bên ngoài.

3. Độ ổn định kết cấu tuyệt vời

Ưu điểm cốt lõi lớn nhất của công nghệ COB là độ ổn định siêu cấu trúc của nó. IC điều khiển được cố định trên bo mạch PCB có độ cứng cao thông qua công nghệ liên kết và đóng gói chuyên nghiệp, đồng thời bo mạch PCB cung cấp sự hỗ trợ cơ học mạnh mẽ và bảo vệ cấu trúc cho chip. Màn hình LCD COB có thể duy trì điều kiện làm việc ổn định trong thời gian dài. Quy trình đóng gói keo chuyên nghiệp của liên kết COB có thể cố định cấu trúc chip và mạch theo mọi hướng

4. Khả năng thích ứng môi trường mạnh mẽ

Các thiết bị công nghiệp và thiết bị đầu cuối trưng bày ngoài trời thường xuyên phải làm việc trong môi trường khắc nghiệt như nhiệt độ cao, nhiệt độ thấp, độ ẩm cao, bụi bặm. Công nghệ COB có khả năng thích ứng môi trường vượt trội, bù đắp cho khả năng chống chịu môi trường không đủ của công nghệ COG. Dữ liệu thử nghiệm cho thấy màn hình LCD COB tiêu chuẩn có thể hoạt động ổn định trong phạm vi nhiệt độ rộng từ -30oC đến +80oC và màn hình COB cấp công nghiệp tùy chỉnh có thể thích ứng với môi trường nhiệt độ khắc nghiệt hơn.

Ưu điểm bổ sung của công nghệ LCD COG và COB

Không có sự vượt trội hay thua kém tuyệt đối giữa công nghệ COG và COB và giá trị ứng dụng của chúng được phản ánh trong việc so khớp kịch bản.

công nghệ COGphù hợp hơn với các thiết bị thu nhỏ cầm tay, các sản phẩm lô nhỏ tùy chỉnh và thiết bị có yêu cầu cao về độ dày và trọng lượng, bao gồm thiết bị thông minh có thể đeo, dụng cụ y tế cầm tay, màn hình cảm biến thu nhỏ, màn hình nhỏ nhà thông minh và các sản phẩm phát triển nguyên mẫu. Ưu điểm chi phí R&D ban đầu siêu mỏng, nhẹ, độ chính xác cao và thấp có thể đáp ứng hoàn hảo nhu cầu phát triển cá nhân hóa và thu nhỏ của các sản phẩm đó.

Công nghệ COB là sự lựa chọn tối ưu cho thiết bị cấp công nghiệp, màn hình kích thước lớn, sản phẩm thiết bị đầu cuối có độ tin cậy cao và thiết bị tiêu chuẩn hóa được sản xuất hàng loạt, bao gồm màn hình điều khiển công nghiệp, màn hình thiết bị ô tô, màn hình giám sát ngoài trời, màn hình quảng cáo thương mại và màn hình thiết bị điện gia dụng. Độ ổn định cao, khả năng chống chịu môi trường mạnh mẽ, khả năng mở rộng phong phú và chi phí sản xuất hàng loạt thấp đảm bảo hoạt động ổn định lâu dài và sản xuất kinh tế của thiết bị hiển thị công nghiệp và thương mại.
