Màn hình LCD hoạt động như thế nào?
Trong ngành công nghiệp điện tử tiêu dùng hiện đại,màn hình LCDCông nghệ này vẫn là một trong những giải pháp màn hình phẳng hoàn thiện nhất, tiết kiệm chi phí và được áp dụng rộng rãi nhất sau nhiều thập kỷ nâng cấp lặp đi lặp lại. Từ thiết bị điều khiển công nghiệp, thiết bị ô tô và thiết bị gia dụng đến thiết bị đầu cuối thương mại và thiết bị điện tử cầm tay, các sản phẩm LCD đáp ứng các kịch bản công nghiệp năng lượng thấp và các trường hiển thị thương mại độ nét cao.

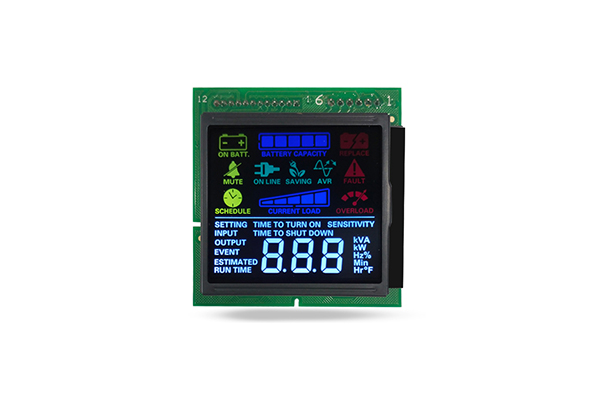

LCD là công nghệ hiển thị điều chỉnh ánh sáng thụ động dựa trên hiệu ứng quang điện tinh thể lỏng. Tính năng quan trọng nhất của màn hình LCD là bản thân vật liệu tinh thể lỏng không thể phát ra ánh sáng khả kiến. Tất cả các thay đổi về hình ảnh, văn bản và màu sắc trên màn hình đều được thực hiện bằng cách điều chỉnh độ truyền qua của đèn nền bên ngoài thông qua sự thay đổi sắp xếp có trật tự của các phân tử tinh thể lỏng dưới tác động của điện trường. Chế độ điều khiển ánh sáng thụ động này xác định mức tiêu thụ điện năng thấp, độ ổn định cao và tuổi thọ lâu dài của màn hình LCD, đồng thời tạo nên sự khác biệt cơ bản giữa công nghệ màn hình LCD và màn hình tự phát sáng.
Cấu trúc thành phần cốt lõi của hệ thống hiển thị LCD tiêu chuẩn
Hệ thống làm việc hoàn chỉnh của màn hình LCD bao gồm nhiều lớp bộ phận cấu trúc quang học và bộ phận truyền động điện tử. Từ dưới lên trên, nó chủ yếu bao gồm bộ đèn nền, bộ phân cực dưới, đế thủy tinh với điện cực ITO, lớp tinh thể lỏng, lớp lọc màu (chỉ LCD màu), bộ phân cực trên và tấm phủ bảo vệ.
Đơn vị đèn nền
Là một thiết bị hiển thị thụ động,màn hình LCDhoàn toàn phụ thuộc vào bộ đèn nền để cung cấp nguồn sáng nhìn thấy ổn định và đồng đều. Bộ đèn nền nằm ở dưới cùng của toàn bộ cấu trúc màn hình, chủ yếu bao gồm nguồn sáng, tấm dẫn sáng, tấm khuếch tán, màng phản chiếu và màng tăng cường độ sáng. Các sản phẩm LCD đời đầu sử dụng đèn huỳnh quang cathode lạnh CCFL làm nguồn sáng, trong khi các sản phẩm LCD phổ thông hiện đại sử dụng giải pháp đèn nền LED, có ưu điểm là tiêu thụ điện năng thấp hơn, khối lượng nhỏ hơn, tuổi thọ dài hơn và độ đồng đều sáng cao hơn.
hội phân cực
Bộ phân cực là thành phần quang học quan trọng kiểm soát sự truyền ánh sáng và được chia thành bộ phân cực dưới và bộ phân cực trên, được gắn tương ứng vào bề mặt bên ngoài của đế thủy tinh phía dưới và phía trên. Ánh sáng tự nhiên là ánh sáng không phân cực có độ rung theo nhiều hướng. Bộ phân cực thấp hơn có thể lọc tất cả ánh sáng rung không đều và chỉ giữ lại ánh sáng phân cực tuyến tính theo một hướng duy nhất, cung cấp ánh sáng tới được tiêu chuẩn hóa cho lớp tinh thể lỏng.
Trục quang học của bản phân cực trên và dưới được đặt ở trạng thái thẳng đứng chéo ở trạng thái mặc định, đây là cấu trúc quang học cốt lõi để thực hiện điều khiển công tắc đèn.
Lớp tế bào tinh thể lỏng
Lớp tế bào tinh thể lỏng là lớp chức năng cốt lõi của màn hình LCD, được hình thành bằng cách niêm phong các vật liệu tinh thể lỏng giữa hai lớp nền thủy tinh trong suốt siêu mỏng. Mặt trong của hai tấm nền thủy tinh được mạ điện cực dẫn điện ITO trong suốt và màng căn chỉnh. Các màng căn chỉnh có thể hạn chế hướng sắp xếp ban đầu của các phân tử tinh thể lỏng, làm cho các phân tử tinh thể lỏng có sự sắp xếp xoắn đều đặn ở trạng thái không có điện áp. Cái chungCấu trúc tinh thể lỏng TN (Twisted Nematic)được các sản phẩm LCD chính thống áp dụng có thể tạo thành cấu trúc xoắn 90 độ của các phân tử tinh thể lỏng giữa chất nền trên và dưới, đây là cấu trúc chuyển đổi quang học cổ điển của màn hình LCD truyền thống.
Linh kiện dẫn động và điều khiển
Việc điều chỉnh sắp xếp chính xác của các phân tử tinh thể lỏng không thể tách rời khỏi bộ truyền động chính xác của các mạch chuyên nghiệp, đây cũng là bộ phận điện tử cốt lõi củamô-đun LCM. Hệ thống lái xe bao gồm IC điều khiển, mạch điều khiển thời gian, mạch quét hàng và cột và mạch xử lý tín hiệu. Mỗi đơn vị pixel của màn hình LCD tương ứng với một mạch điều khiển độc lập. Thông qua quét hàng và cột, hệ thống nhập các tín hiệu điện áp khác nhau tới từng pixel trong thời gian thực, thực hiện kiểm soát độ sáng độc lập cho từng pixel.
Cơ chế hoạt động hoàn chỉnh của màn hình LCD
Quy trình hoạt động của màn hình LCDlà một chu trình liên tục của quá trình tạo ánh sáng, phân cực, điều chế điện trường, sàng lọc truyền ánh sáng và phục hồi hình ảnh. Toàn bộ quá trình hoàn toàn dựa trên sự thay đổi quang điện vật lý, không có phản ứng hóa học nên quá trình hiển thị có độ ổn định và độ lặp lại cao. Sau đây là phân tích sâu từng bước về nguyên lý làm việc của màn hình LCD kết hợp với các đặc tính quang và điện.
Đầu ra nguồn sáng và xử lý phân cực
Đầu tiên, nguồn sáng LED của bộ đèn nền phát ra ánh sáng tán xạ đồng đều. Sau khi được đồng nhất và phản xạ bởi tấm dẫn ánh sáng và tấm khuếch tán, nguồn sáng bề mặt ổn định được hình thành và tác động lên bản phân cực phía dưới. Bộ phân cực thấp hơn lọc ánh sáng tự nhiên không phân cực và chuyển nó thành ánh sáng phân cực tuyến tính một chiều. Lúc này, ánh sáng có một hướng rung duy nhất, tạo nền tảng cho quá trình điều chế tinh thể lỏng tiếp theo.
Trạng thái không có điện áp: Truyền ánh sáng và hình thành điểm ảnh sáng
Khi không có điện áp điều khiển được áp vào điện cực ITO của một đơn vị pixel nhất định, các phân tử tinh thể lỏng trong tế bào tinh thể lỏng sẽ duy trì sự sắp xếp xoắn 90 độ ban đầu dưới sự hạn chế của màng căn chỉnh. Khi ánh sáng phân cực tuyến tính đi qua lớp tinh thể lỏng xoắn, hướng phân cực của ánh sáng sẽ quay 90 độ đồng bộ với sự sắp xếp phân tử. Sau khi xoay, hướng phân cực của ánh sáng hoàn toàn phù hợp với trục quang của bản phân cực trên, do đó ánh sáng có thể xuyên qua bản phân cực trên và tấm phủ bảo vệ một cách trơn tru, và cuối cùng thể hiện trạng thái sáng trên màn hình.
Trạng thái áp dụng điện áp: Chặn ánh sáng và hình thành điểm ảnh tối
Khi hệ thống nhập một điện áp điều khiển cụ thể vào điện cực pixel, một điện trường sẽ được hình thành giữa chất nền thủy tinh trên và dưới. Dưới tác dụng của lực điện trường, các phân tử tinh thể lỏng xoắn sẽ dần dần lệch hướng và sắp xếp theo phương thẳng đứng dọc theo hướng điện trường. Lúc này, cấu trúc xoắn của lớp tinh thể lỏng biến mất và các phân tử tinh thể lỏng mất khả năng xoay hướng phân cực của ánh sáng. Ánh sáng phân cực tuyến tính đi qua lớp tinh thể lỏng giữ hướng rung ban đầu, vuông góc hoàn toàn với trục quang của bản phân cực phía trên. Ánh sáng bị chặn hoàn toàn và không thể xuyên qua, điểm ảnh có trạng thái đen tuyền.
