Các sự cố thường gặp và mẹo khắc phục sự cố cho màn hình LCD

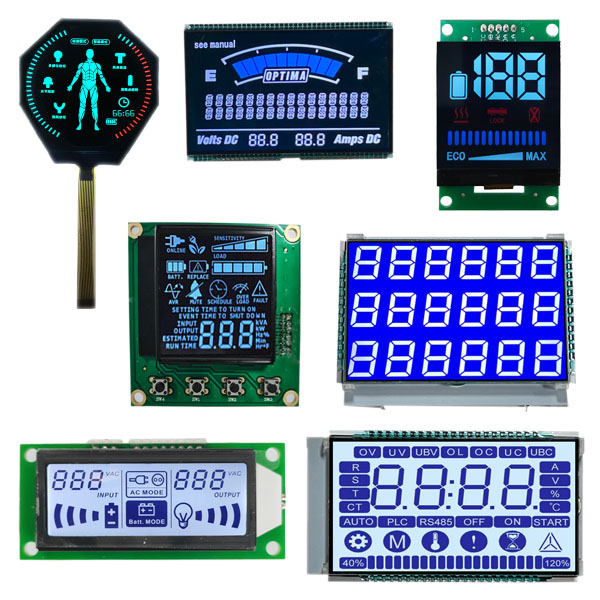

Trong điều khiển công nghiệp, thiết bị y tế, dụng cụ thử nghiệm, thiết bị gia dụng và điện tử tiêu dùng, màn hình LCD vẫn là một trong những giao diện người-máy phổ biến nhất. Cho dù đó là màn hình ma trận đồ họa hay màn hình LCD đơn sắc, mọi vấn đề như không hiển thị, thiếu dòng, nhấp nháy hoặc độ tương phản bất thường sẽ ảnh hưởng đến trải nghiệm và độ tin cậy chung của toàn bộ thiết bị.
1. Không hiển thị, màn hình đen hoặc màn hình trắng.
Màn hình đen thường liên quan đến nguồn điện, đèn nền và quá trình khởi tạo; màn hình trắng thường cho biết đèn nền đang bật nhưng màn hình LCD không bị lệch hoặc chưa nhận được dữ liệu hình ảnh hợp lệ. Đối với mô-đun LCM, trước tiên hãy kiểm tra VDD, VDDIO, VSS, chân đặt lại và nguồn điện đèn nền. Nếu đèn nền không sáng, hãy tập trung kiểm tra mạch tăng áp, điện trở giới hạn dòng điện, dây đèn LED và đầu nối.
2. Thiếu dòng, ký tự, ngắt dòng
Màn hình LCD đơn sắc dễ bị thiếu dòng. Các nguyên nhân có thể bao gồm đầu ra COM hoặc SEG bất thường, kết nối dải ngựa vằn kém, chất kết dính dẫn điện bị lão hóa, đoản mạch FPC và IC điều khiển bị hỏng. Đối với màn hình trình điều khiển đa kênh, cũng cần kiểm tra cài đặt điện trở phân cực và chu kỳ nhiệm vụ. Nếu vị trí dòng bị thiếu được khắc phục, thì đó thường là sự cố với kết nối phần cứng hoặc kênh trình điều khiển; nếu vị trí bị lệch thì có thể là do thời gian, nhiễu hoặc gợn điện.
3. Độ tương phản không đủ hoặc quá mức
Độ tương phản bất thường không nhất thiết là dấu hiệu của lỗi màn hình. Các yếu tố như VLCD, V0, điện áp phân cực và bù nhiệt độ đều có thể ảnh hưởng đến hiệu ứng hiển thị. Điều phổ biến là sự tương phản củamô-đun LCMtrở nên ít mãnh liệt hơn ở nhiệt độ thấp và trở nên mãnh liệt hơn ở nhiệt độ cao. Nếu xảy ra theo đợt, hãy kiểm tra mã khởi tạo của IC điều khiển, điện trở phân cực và mạch bù nhiệt độ. Nếu hiện tượng này xảy ra riêng lẻ, hãy kiểm tra độ hàn và độ đồng nhất của tấm tinh thể lỏng.
4. Biến động, giật, cuộn
Biến động thường là kết quả của tốc độ khung hình không ổn định, gợn sóng nguồn điện quá mức, nhiễu mặt đất, xung đột giữa tần số đèn nền PoE và tốc độ làm mới. Nếu hệ thống dây FPC của mô-đun LCM quá dài và không được che chắn thì cũng có thể gây ra nhiễu. Đầu tiên, sử dụng máy hiện sóng để quan sát VDD và các tín hiệu chính, sau đó kiểm tra các thanh ghi khởi tạo. Đối với màn hình LCD đơn sắc, nếu có hiện tượng giật hình tổng thể trên màn hình, hãy tập trung kiểm tra dạng sóng COM và trình điều khiển đèn nền.
5. Màn hình giả tạo, ký tự bị cắt xén, màu sắc bất thường
Màn hình LCD màu thường có hiện tượng giả trên màn hình do các vấn đề với đường dữ liệu, đường đồng hồ, tín hiệu đồng bộ hóa và thông số thời gian. Kiểm tra các kết nối FPC, quá trình oxy hóa đầu nối và quần short hàn. Nếu nhưmàn hình LCD đơn sắccó các ký tự bị cắt xén, hãy kiểm tra bus dữ liệu, các đường điều khiển RS/CS/WR và đảm bảo khởi tạo đúng cách.
6. Độ sáng, họa tiết không đồng đều và rò rỉ ánh sáng
Các vấn đề về đèn nền thường gặp ở các mô-đun LCM đầu vào bên cạnh. Độ lệch lắp ráp của tấm dẫn ánh sáng, màng khuếch tán và màng phản chiếu, độ suy giảm độ sáng của đèn LED hoặc truyền động dòng điện không đổi không nhất quán đều có thể gây ra độ sáng không đồng đều. Rò rỉ ánh sáng chủ yếu liên quan đến liên kết cấu trúc, biến dạng vỏ và vết xước trên bản phân cực. Vìmàn hình LCD đơn sắc, đèn nền thường đơn giản hơn, nhưng khoảng cách giữa tấm dẫn sáng và thủy tinh tinh thể lỏng vẫn ảnh hưởng đến tính đồng nhất.
7. Khuyết tật, nổi bật, đốm đen, khuyết điểm đường nét
Điểm yếu là lỗi sản xuất ở màn hình LCD và thường không thể sửa được bằng phần mềm. Điểm nổi bật đề cập đến các pixel luôn sáng, trong khi các điểm tối đề cập đến các pixel không sáng. Các đường dọc hoặc ngang thường liên quan đến IC điều khiển, liên kết COG và các kênh FPC. Nếu lỗi đường truyền thay đổi sau khi nhấn, điều đó cho thấy kết nối kém. Nếu sau khi nhấn mà không có thay đổi gì thì có thể IC điều khiển hoặc dây dẫn của kính đã bị hỏng.
8. Bóng, ảnh ma, ảnh dư
Bóng tối là hiện tượngphân tử tinh thể lỏng trong màn hình LCDkhông thể phục hồi hoàn toàn sau khi hiển thị hình ảnh tĩnh trong một thời gian dài. Giảm độ sáng của hình ảnh tĩnh, thực hiện đảo màu thường xuyên và rút ngắn chu kỳ làm mới có thể giảm bớt vấn đề này. Nếu điện áp điều khiển của mô-đun LCM không đối xứng, nó cũng sẽ làm tăng tốc độ xuất hiện bóng. Màn hình LCD đơn sắc dễ bị bóng hơn khi hiển thị các mẫu cố định. Bạn nên sử dụng tính năng đảo ngược thay thế hoặc xóa màn hình theo thời gian.
