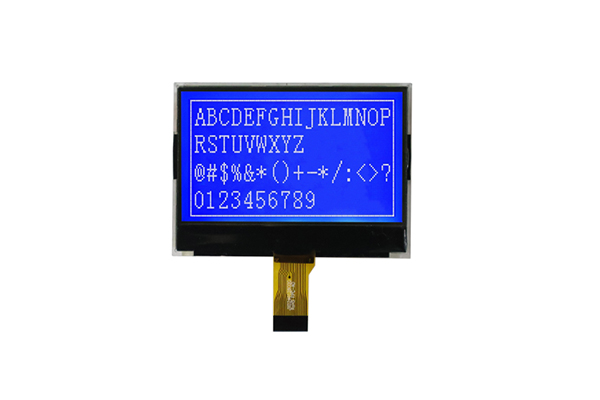

Màn hình LCD đồ họaĐóng vai trò quan trọng trong các hệ thống điều khiển năng lượng hiện đại do khả năng hiển thị thông tin hình ảnh động và chi tiết trong thời gian thực. Màn hình dựa trên ký tự, LCD đồ họa cung cấp điều khiển cấp độ pixel, cho phép trực quan hóa dữ liệu phức tạp, biểu tượng, dạng sóng và sơ đồ hệ thống. Điều này làm cho chúng đặc biệt hữu ích trong các môi trường nơi giám sát và chẩn đoán là rất quan trọng.

Ưu điểm chính:

Tính linh hoạt và tùy biến cao:

LCD đồ họa có thể được lập trình để hiển thị một loạt dữ liệu, bao gồm điện áp, dòng điện, tần số, hệ số công suất và thông báo báo động. Các biểu tượng tùy chỉnh và bố cục hệ thống cũng có thể được trình bày, giúp tăng cường tính rõ ràng và hiệu quả của các giao diện người dùng trong các bảng điều khiển năng lượng.

Giám sát và trực quan theo thời gian thực:

Các màn hình này hỗ trợ cập nhật thời gian thực của các tham số hoạt động, cho phép các kỹ thuật viên và kỹ sư quan sát hiệu suất hệ thống và xác định sự bất thường một cách nhanh chóng. Đồ họa hoạt hình và biểu đồ động có thể được hiển thị để biểu thị các điều kiện tải hoặc hoạt động chuyển đổi.

Tiêu thụ năng lượng thấp:

Công nghệ LCD vốn đã tiết kiệm năng lượng, đây là một lợi thế chính trong môi trường quản lý năng lượng trong đó tiết kiệm năng lượng là ưu tiên hàng đầu. Hầu hết các LCD đồ họa cũng hỗ trợ các chế độ ngủ để giảm mức tiêu thụ năng lượng khi không sử dụng hoạt động.

Thiết kế nhỏ gọn và bền:

Các mô -đun LCD đồ họa có sẵn ở nhiều kích cỡ khác nhau và thường đủ mạnh mẽ để chịu được môi trường công nghiệp. Thiết kế nhỏ gọn của họ cho phép tích hợp dễ dàng vào các tủ và bảng điều khiển bị hạn chế không gian.

Hỗ trợ đa ngôn ngữ và biểu tượng:

Những màn hình này có thể hiển thị nhiều ngôn ngữ và một loạt các biểu tượng quốc tế, làm cho chúng phù hợp cho các hệ thống kiểm soát năng lượng toàn cầu. Hỗ trợ Unicode cho phép giao tiếp rõ ràng trên các giao diện đa ngôn ngữ.

Cải thiện trải nghiệm người dùng:

So với màn hình LCD 7 đoạn hoặc ký tự, Ma trận DOT đồ họa cung cấp giao diện trực quan và thân thiện với người dùng hơn. Điều này rất cần thiết trong môi trường kiểm soát năng lượng quan trọng, nơi cần giải thích dữ liệu nhanh chóng và chính xác.

Các ứng dụng chính trong điều khiển điện:

1. Bảng điều khiển trạm biến áp: HMI chính để giám sát và kiểm soát bộ ngắt, máy biến áp, ngân hàng tụ điện và xe buýt. Hiển thị SLD và báo động thời gian thực là tối quan trọng.
2. Switchgear & MCCS (Trung tâm điều khiển động cơ): Hiển thị cục bộ cho trạng thái mạch, tham số động cơ (dòng điện, tốc độ, nhiệt độ), chẩn đoán lỗi và điều khiển.

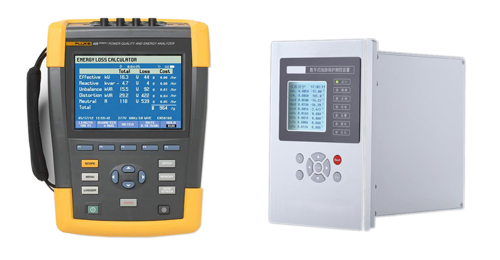

3. Rơle bảo vệ: Rơle nâng cao sử dụng GLCD cho các bản ghi lỗi chi tiết (Danh hiệu), nhật ký sự kiện, cài đặt rơle hiển thị/sửa đổi và thông tin trạng thái.
4. Máy phân tích chất lượng công suất: Trực quan hóa các dạng sóng điện áp/hiện tại, phổ hài hòa và các chỉ số chất lượng công suất (THD, Flicker) là cốt lõi cho chức năng của chúng.
5. Hệ thống năng lượng tái tạo (Bộ biến tần mặt trời/gió): Hiển thị đầu ra điện (AC/DC), năng suất năng lượng, hiệu quả, trạng thái lưới và thông báo lỗi.
6. Đồng hồ đo năng lượng (Nâng cao): Trình bày thông tin thuế quan phức tạp, đồ thị tiêu thụ/sản xuất, dữ liệu nhân tố công suất và nhật ký lịch sử.

Màn hình LCD đồ họa không chỉ đơn thuần là sự tiện lợi trong điều khiển điện; Chúng là một yếu tố hỗ trợ cơ bản của hoạt động hệ thống điện hiện đại, hiệu quả và an toàn. Khả năng vô song của chúng để hiển thị thông tin phức tạp, thời gian thực chuyển đổi dữ liệu thô thành trí thông minh có thể hành động cho các nhà khai thác và kỹ sư. Sự kết hợp giữa sức mạnh trực quan, độ tin cậy gồ ghề, hiệu quả không gian và tính linh hoạt làm cho GLCD trở thành công nghệ hiển thị chiếm ưu thế và có lợi rất cao trên hầu hết tất cả các khía cạnh của việc phát điện, truyền tải, phân phối và kiểm soát tiêu dùng. Khi các hệ thống điện trở nên thông minh hơn và phức tạp hơn, vai trò của GLCD trong việc cung cấp thông tin rõ ràng, súc tích và quan trọng sẽ chỉ trở nên quan trọng hơn.
