Màn hình cổng nối tiếp là gì và tại sao nó lại trở nên cần thiết cho các hệ thống nhúng hiện đại

Trong các hệ thống nhúng hiện đại, giao diện người dùng phải hiệu quả, đáp ứng và dễ tích hợp. MỘTSHiển thị cổng erialđã trở thành một giải pháp ngày càng phổ biến đối với các kỹ sư và nhà sản xuất vì nó đơn giản hóa việc giao tiếp giữa các bộ vi điều khiển và mô-đun hiển thị đồng thời giảm độ phức tạp trong quá trình phát triển.

Hướng dẫn toàn diện này khám phá Màn hình cổng nối tiếp là gì, cách hoạt động và lý do tại sao nó được sử dụng rộng rãi trong thiết bị công nghiệp, thiết bị thông minh, dụng cụ y tế và ứng dụng IoT. Chúng tôi cũng giải thích kiến ​​trúc, giao thức truyền thông, ưu điểm và mẹo tích hợp của nó. Ngoài ra, chúng tôi còn cung cấp các bảng so sánh, hướng dẫn thực hiện và câu trả lời cho các câu hỏi thường gặp.

Nếu bạn đang thiết kế một thiết bị nhúng và muốn có một giải pháp hiển thị đáng tin cậy, bài viết này sẽ giúp bạn hiểu cách hiển thị cổng nối tiếp từKinh Đạtcó thể hợp lý hóa sự phát triển và cải thiện trải nghiệm người dùng.

Mục lục

• 1. Màn hình cổng nối tiếp là gì?
• 2. Màn hình cổng nối tiếp hoạt động như thế nào?
• 3. Tại sao hiển thị cổng nối tiếp lại phổ biến trong các hệ thống nhúng?
• 4. Các thành phần chính của hệ thống hiển thị cổng nối tiếp
• 5. Giao thức truyền thông nối tiếp được sử dụng trong màn hình
• 6. Ưu điểm của việc sử dụng màn hình cổng nối tiếp
• 7. Hiển thị cổng nối tiếp và giao diện LCD truyền thống
• 8. Kịch bản ứng dụng của màn hình cổng nối tiếp
• 9. Cách tích hợp màn hình cổng nối tiếp trong dự án của bạn
• 10. Thực tiễn tốt nhất để chọn màn hình cổng nối tiếp
• 11. Xu hướng tương lai về công nghệ hiển thị cổng nối tiếp
• 12. Câu hỏi thường gặp

1. Màn hình cổng nối tiếp là gì?

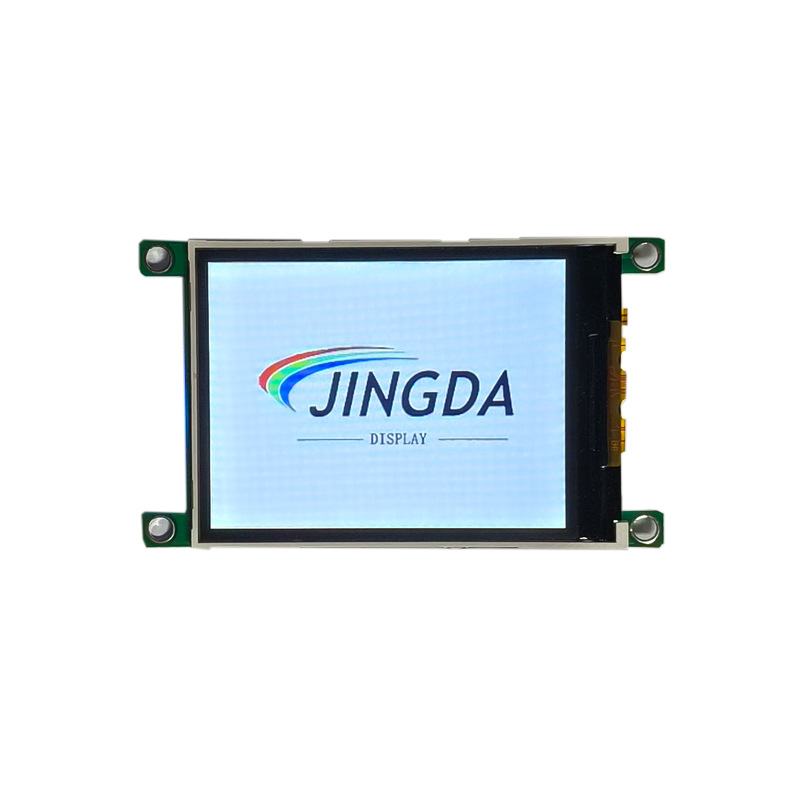

A Hiển thị cổng nối tiếplà một loại mô-đun hiển thị giao tiếp với bộ điều khiển máy chủ thông qua giao diện giao tiếp nối tiếp như UART, RS232 hoặc nối tiếp TTL. Thay vì trực tiếp kiểm soát pixel hoặc trình điều khiển hiển thị phức tạp, nhà phát triển gửi các lệnh hoặc dữ liệu đơn giản thông qua giao diện nối tiếp để hiển thị văn bản, đồ họa hoặc thành phần giao diện người dùng.

Kiến trúc này giúp giảm đáng kể khối lượng công việc của bộ vi điều khiển chính vì bản thân mô-đun hiển thị chứa bộ xử lý tích hợp chịu trách nhiệm hiển thị đồ họa và quản lý giao diện.

Các mô-đun hiển thị nối tiếp điển hình bao gồm:

• Màn hình nối tiếp TFT
• Màn hình LCD UART
• Màn hình công nghiệp RS232
• Màn hình nối tiếp HMI

Các nhà sản xuất nhưKinh Đạtcung cấp các giải pháp hiển thị nối tiếp cấp công nghiệp giúp đơn giản hóa việc phát triển giao diện người-máy (HMI).

2. Màn hình cổng nối tiếp hoạt động như thế nào?

Màn hình cổng nối tiếp hoạt động bằng quy trình giao tiếp đơn giản giữa bộ điều khiển máy chủ và mô-đun hiển thị.

Quy trình làm việc cơ bản

1. Bộ vi điều khiển chủ gửi lệnh qua UART hoặc giao diện nối tiếp.
2. Mô-đun hiển thị nhận lệnh.
3. Bộ xử lý bên trong diễn giải lệnh.
4. Màn hình hiển thị văn bản, hình ảnh hoặc các thành phần giao diện người dùng.

Thay vì xử lý các thao tác ở cấp độ pixel, hệ thống máy chủ chỉ gửi các hướng dẫn như:

• Hiển thị văn bản
• Chuyển đổi trang giao diện người dùng
• Cập nhật giá trị cảm biến
• Hoạt ảnh kích hoạt

Cách tiếp cận này làm giảm đáng kể độ phức tạp của phần sụn và cải thiện độ tin cậy của hệ thống.

3. Tại sao hiển thị cổng nối tiếp lại phổ biến trong các hệ thống nhúng?

Các nhà thiết kế hệ thống nhúng thường phải đối mặt với những hạn chế nghiêm ngặt về sức mạnh xử lý, thời gian phát triển và độ ổn định của hệ thống. Màn hình cổng nối tiếp cung cấp giải pháp thiết thực cho những thách thức này.

Những lý do chính cho sự phổ biến

• Tiêu thụ tài nguyên MCU tối thiểu
• Điều khiển dựa trên lệnh đơn giản
• Phát triển giao diện người dùng nhanh
• Chi phí phát triển thấp hơn
• Giảm độ phức tạp của phần mềm

Vì những ưu điểm này, mô-đun hiển thị nối tiếp được sử dụng rộng rãi trong các thiết bị công nghiệp, điện tử tiêu dùng và thiết bị thông minh.

4. Các thành phần chính của hệ thống hiển thị cổng nối tiếp

Một hệ thống hiển thị cổng nối tiếp điển hình bao gồm một số thành phần phần cứng và phần mềm chính.

Màn hình hiện đại thường bao gồm bộ lưu trữ tích hợp cho phông chữ, hình ảnh và mẫu giao diện người dùng.

5. Giao thức truyền thông nối tiếp được sử dụng trong màn hình

Màn hình cổng nối tiếp thường dựa vào một số giao thức truyền thông tùy thuộc vào ứng dụng.

Giao thức chung

• UART
• RS232
• RS485
• nối tiếp TTL

Việc lựa chọn giao thức phụ thuộc vào khoảng cách liên lạc, khả năng chịu nhiễu và kiến ​​trúc hệ thống.

6. Ưu điểm của việc sử dụng màn hình cổng nối tiếp

Màn hình cổng nối tiếp cung cấp một số lợi thế về mặt kỹ thuật và thương mại so với giao diện hiển thị truyền thống.

Ưu điểm kỹ thuật

• Mức sử dụng CPU thấp
• Giao thức lệnh đơn giản
• Giảm độ phức tạp của hệ thống dây điện
• Xử lý đồ họa tích hợp
• Cải thiện tính ổn định của hệ thống

Ưu điểm phát triển

• Chu kỳ phát triển ngắn hơn
• Mã hóa phần mềm ít hơn
• Tùy chỉnh giao diện người dùng dễ dàng
• Chi phí kỹ thuật thấp hơn

Điều này làm cho màn hình nối tiếp trở nên lý tưởng cho cả công ty khởi nghiệp và phát triển sản phẩm công nghiệp quy mô lớn.

7. Hiển thị cổng nối tiếp và giao diện LCD truyền thống

Như bảng hiển thị, màn hình nối tiếp đơn giản hóa đáng kể việc phát triển trong khi vẫn duy trì khả năng giao diện tuyệt vời.

8. Kịch bản ứng dụng của màn hình cổng nối tiếp

Màn hình cổng nối tiếp được sử dụng trong nhiều ngành công nghiệp do tính linh hoạt và độ tin cậy của chúng.

Ứng dụng phổ biến

• Thiết bị tự động hóa công nghiệp
• Bảng điều khiển nhà thông minh
• Thiết bị y tế
• Dụng cụ kiểm tra
• Hệ thống giám sát năng lượng
• thiết bị IoT
• Máy bán hàng tự động thương mại

Các ứng dụng này yêu cầu giao tiếp ổn định, cập nhật giao diện người dùng dễ dàng và hoạt động lâu dài đáng tin cậy.

9. Cách tích hợp màn hình cổng nối tiếp trong dự án của bạn

Việc tích hợp màn hình cổng nối tiếp tương đối đơn giản.

Các bước tích hợp điển hình

1. Chọn kích thước và độ phân giải hiển thị
2. Kết nối giao diện nối tiếp với MCU
3. Định cấu hình cài đặt tốc độ truyền và truyền thông
4. Thiết kế giao diện UI
5. Gửi lệnh để điều khiển màn hình

Hầu hết các nhà sản xuất đều cung cấp các công cụ cấu hình cho phép các kỹ sư thiết kế giao diện một cách trực quan trước khi triển khai.

10. Thực tiễn tốt nhất để chọn màn hình cổng nối tiếp

Việc chọn mô-đun hiển thị phù hợp là điều cần thiết để đảm bảo hiệu suất của sản phẩm và độ tin cậy lâu dài.

Các yếu tố cần xem xét

• Độ phân giải màn hình
• Khả năng cảm ứng
• Giao thức truyền thông
• Nhiệt độ hoạt động
• Chứng nhận công nghiệp
• Hỗ trợ phần mềm

Làm việc với các nhà sản xuất có kinh nghiệm nhưKinh Đạtđảm bảo tính tương thích, độ tin cậy và hỗ trợ kỹ thuật chuyên nghiệp.

11. Xu hướng tương lai về công nghệ hiển thị cổng nối tiếp

Khi các hệ thống nhúng phát triển, công nghệ hiển thị nối tiếp tiếp tục được cải tiến trong một số lĩnh vực.

Xu hướng mới nổi

• Tấm nền TFT có độ phân giải cao hơn
• Bộ điều khiển cảm ứng tích hợp
• Công cụ thiết kế giao diện người dùng được cải tiến
• Kết nối IoT và đám mây
• Giao diện thiết bị hỗ trợ AI

Những đổi mới này sẽ mở rộng hơn nữa vai trò của màn hình cổng nối tiếp trong các thiết bị thông minh và tự động hóa công nghiệp.

12. Câu hỏi thường gặp

Mục đích chính của Màn hình cổng nối tiếp là gì?

Mục đích chính của nó là đơn giản hóa việc giao tiếp giữa bộ vi điều khiển và màn hình bằng cách sử dụng các lệnh nối tiếp thay vì lập trình đồ họa phức tạp.

Màn hình cổng nối tiếp có yêu cầu bộ vi điều khiển mạnh mẽ không?

Không. Một trong những ưu điểm lớn nhất là chúng giảm yêu cầu xử lý MCU vì mô-đun hiển thị xử lý việc xử lý đồ họa bên trong.

Màn hình nối tiếp có phù hợp với môi trường công nghiệp không?

Đúng. Nhiều thiết bị công nghiệp sử dụng các giao thức truyền thông nối tiếp như RS232 và RS485, giúp màn hình nối tiếp có khả năng tương thích cao với các hệ thống điều khiển công nghiệp.

Màn hình cổng nối tiếp có thể hỗ trợ màn hình cảm ứng không?

Đúng. Nhiều mô-đun hiển thị nối tiếp hiện đại bao gồm chức năng cảm ứng điện dung hoặc điện trở, cho phép giao diện người dùng tương tác.

Việc phát triển giao diện UI cho màn hình nối tiếp có khó không?

Hầu hết các nhà sản xuất đều cung cấp các công cụ giao diện người dùng đồ họa cho phép các kỹ sư thiết kế giao diện một cách nhanh chóng mà không cần mã hóa rộng rãi.

Phần kết luận

Màn hình cổng nối tiếp cung cấp giải pháp mạnh mẽ nhưng đơn giản cho thiết kế giao diện hệ thống nhúng. Bằng cách giảm tải việc xử lý đồ họa cho mô-đun hiển thị, các kỹ sư có thể tập trung vào chức năng cốt lõi của hệ thống trong khi vẫn cung cấp giao diện người dùng chuyên nghiệp và phản hồi nhanh.

Với những ưu điểm như độ phức tạp phát triển thấp, giao tiếp đáng tin cậy và tích hợp nhanh, màn hình nối tiếp đang trở thành lựa chọn tiêu chuẩn cho các thiết bị hiện đại. Lựa chọn nhà sản xuất đáng tin cậy nhưKinh Đạtđảm bảo phần cứng chất lượng cao, hiệu suất ổn định và hỗ trợ kỹ thuật chuyên nghiệp.

Nếu bạn đang phát triển các sản phẩm nhúng và muốn nâng cao giao diện thiết bị của mình đồng thời giảm khối lượng công việc phát triển thì việc khám phá các giải pháp hiển thị nối tiếp tiên tiến là một bước tiến thông minh.

Để có các mô-đun hiển thị chuyên nghiệp, hỗ trợ kỹ thuật và các giải pháp tùy chỉnh, vui lòng liên hệliên hệ với chúng tôi.
