Nguyên lý làm việc của màn hình LCD phân đoạn là gì?

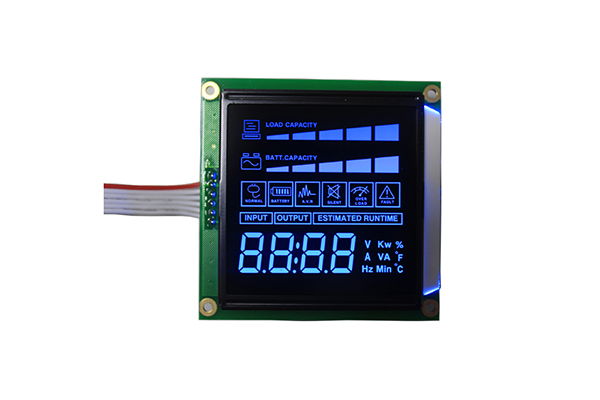

cácphân đoạn màn hình LCDlà loại màn hình LCD dùng để hiển thị những thông tin đơn giản như số, chữ cái và ký hiệu. Các tính năng của nó bao gồm:

Nội dung hiển thị cố định:Mỗi pixel tương ứng với một nội dung hiển thị cố định và không thể thay đổi theo ý muốn.

Cấu trúc đơn giản:Bao gồm các chất nền thủy tinh trên và dưới, vật liệu tinh thể lỏng và điện cực, với chi phí thấp.

Tiêu thụ điện năng thấp:Nó chỉ cần dòng điện yếu để lái và tiêu thụ điện năng cực thấp.

Áp dụng rộng rãi:Nó thường được sử dụng trong các sản phẩm như dụng cụ ô tô, cân điện tử và đồng hồ.

1. Cấu trúc cơ bản

Màn hình LCD phân khúc chủ yếu bao gồm các phần sau:

1)Màng phân cực (một trên và một dưới): Hướng phân cực của hai màng phân cực này vuông góc với nhau (ví dụ: màng trên theo hướng dọc và màng dưới theo hướng ngang).

2) Chất nền thủy tinh (mỗi miếng một mảnh ở mặt trên và mặt dưới): Mang các điện cực ITO trong suốt.

3) Điện cực trong suốt:

A. Điện cực chung: Nằm trên một trong các tấm kính, dùng chung cho toàn bộ màn hình.

B. Các điện cực phân đoạn: Nằm trên một tấm kính khác, chúng được khắc thành hình dạng cố định mà chúng ta muốn hiển thị, chẳng hạn như từng nét của số “8”. Ký tự "8" thường bao gồm 7 đoạn (7 điện cực độc lập).

4) Chất liệu tinh thể lỏng: Lấp đầy khoảng trống nhỏ giữa hai mảnh thủy tinh.

5) Bảng đèn nền/gương phản xạ: Nằm ở lớp dưới cùng, nó cung cấp nguồn sáng. Bản thân màn hình mã phân đoạn không phát ra ánh sáng và chỉ có thể được nhìn thấy qua ánh sáng nền hoặc sự phản chiếu của ánh sáng xung quanh.

2. Chế độ ổ đĩa: Ổ đĩa AC AC

LCD không thể chịu tác động của DC trong thời gian dài, nếu không sẽ làm hỏng cấu trúc LCD.

Do đó, việc hiển thị mã phân đoạn sử dụng ổ AC (thường là 1-100Hz)

Các phương pháp lái xe bao gồm:

A.Ổ đĩa tĩnh: độ tương phản cao, nhưng có nhiều chân.

B.Ổ đĩa động (1/2, 1/3, 1/4 Duty, v.v.): được sử dụng phổ biến, giảm số lượng chân.

Tóm tắt các nguyên tắc

Nguyên lý hoạt động của màn hình LCD phân đoạn có thể được tóm tắt như sau: bằng cách điều khiển điện áp giữa các điện cực (đoạn) có hình dạng cụ thể, có thể thay đổi sự sắp xếp của các phân tử tinh thể lỏng trong khu vực tương ứng, có chọn lọc cho phép đèn nền đi qua hoặc không, hiển thị số, ký hiệu hoặc mẫu cố định.

Màn hình mã phân đoạn là màn hình ma trận không chấm sử dụng các phân tử tinh thể lỏng để thay đổi đường quang bằng điện áp, điều khiển các điện cực cụ thể thông qua AC và hiển thị các phân đoạn tương ứng màu đen, từ đó hình thành các số hoặc ký hiệu.
