Sự khác biệt giữa màn hình LCD đồ họa và màn hình LCD phân đoạn là gì?

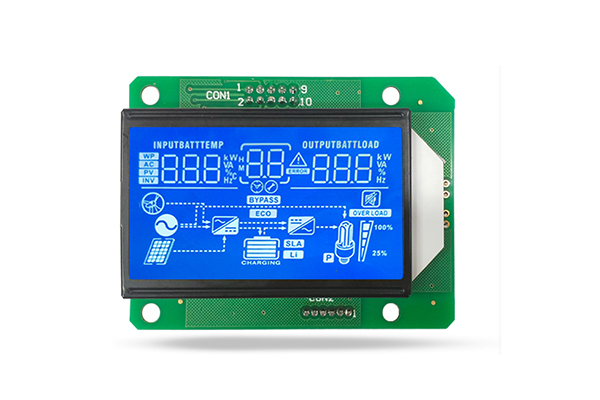

Màn hình LCD phân đoạn: LCD hiển thị nội dung cố định như số, ký hiệu, đơn vị, v.v. thông qua các “phân đoạn” được thiết kế sẵn. Mỗi 'đoạn' là một điện cực độc lập. Nó chỉ có thể được sử dụng để hiển thị đơn giản các số và ký tự.

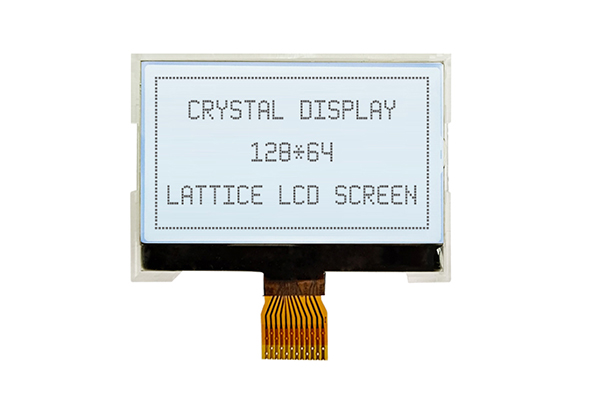

Màn hình LCD đồ họa: Một ma trận bao gồm một số lượng lớn các pixel (Dấu chấm) độc lập có thể hiển thị bất kỳ văn bản, đồ họa hoặc hình ảnh nào. Các điểm ảnh thường được điều khiển theo cách điều khiển theo cột hàng. Ví dụ: màn hình LCD ma trận điểm 128x64 có 64 điểm theo chiều dọc và 128 điểm theo chiều ngang, tổng cộng là 128x64 điểm. Như thể hiện trong hình dưới đây.

Nguyên lý hiển thị của màn hình LCD phân đoạn và màn hình LCD đồ họa

Ứng dụng điển hình

Màn hình LCD phân đoạn: Cân điện tử, đồng hồ, máy tính, bảng đồ gia dụng, bảng đồng hồ

Màn hình LCD đồ họa: Thiết bị điều khiển công nghiệp, thiết bị y tế, máy POS, dụng cụ đo lường, màn hình trên xe, giao diện menu tiếng Trung, v.v.

Làm thế nào để chọn hiển thị phân đoạn và hiển thị đồ họa?

Nó phụ thuộc vào yêu cầu dự án của bạn:

Đang chọnmàn hình LCD mã phân đoạn:

1. Nội dung hiển thị là cố định và giới hạn (chẳng hạn như số, một vài từ hoặc BIỂU TƯỢNG).

2. Cực kỳ nhạy cảm với chi phí và yêu cầu sản xuất quy mô lớn.

3. Nó có yêu cầu cực kỳ cao về mức tiêu thụ điện năng và thiết bị cần được cung cấp năng lượng bằng pin trong thời gian dài.

4. Không cần hiển thị ký tự tiếng Trung hoặc đồ họa phức tạp.

Lựa chọn màn hình LCD đồ họa:

1. Cần hiển thị ký tự tiếng Trung, chuỗi biến đổi, đồ họa động hoặc hình ảnh động

2. Nội dung hiển thị cần thay đổi thường xuyên theo thao tác của người dùng hoặc tác động từ bên ngoài

3. Có những yêu cầu về tính thẩm mỹ và tính tương tác của giao diện UI.

Nếu bạn đang tìm kiếm màn hình LCD phân đoạn và màn hình LCD chấm đồ họa cho dự án của mình, vui lòng liên hệ với nhóm của JDA. Chào mừng bạn đến thăm trang web chính thức của chúng tôi:www.jda-display.com
